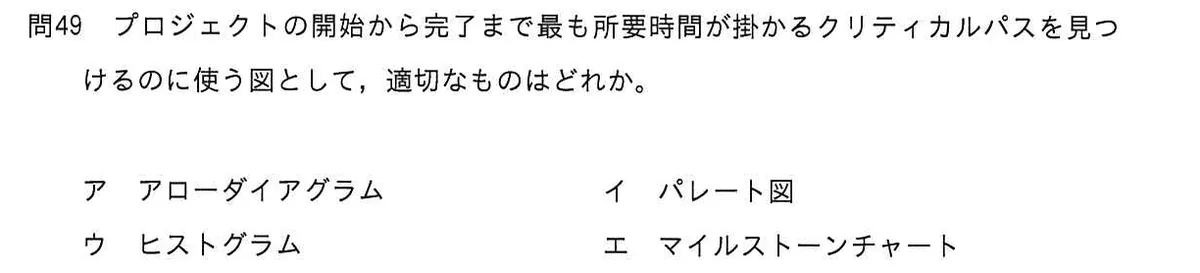

プロジェクトの開始から完了まで最も所要時間が掛かるクリティカルパスを見つけるのに使う図として、適切なものはどれか。
選択肢
- アアローダイアグラム
- イパレート図
- ウヒストグラム
- エマイルストーンチャート
正解と解説
正解：ア アローダイアグラム
アローダイアグラム（PERT図）は作業を矢印、結合点を丸で表して作業の前後関係と所要日数を示す図で、最早開始・最遅開始を計算することで全体の所要期間を決める最長経路すなわちクリティカルパスを求められる。他の選択肢は品質分析やデータ分布、節目の管理に使う図である。
選択肢ごとの解説
- ア作業の前後関係と所要日数から最長経路を導ける図で、これが正解。
- イ重点管理項目を選ぶための図で、日程分析には使わない。
- ウデータのばらつきや分布を見る図。
- エ重要な節目の予定と実績を示す図で、経路の計算はできない。
