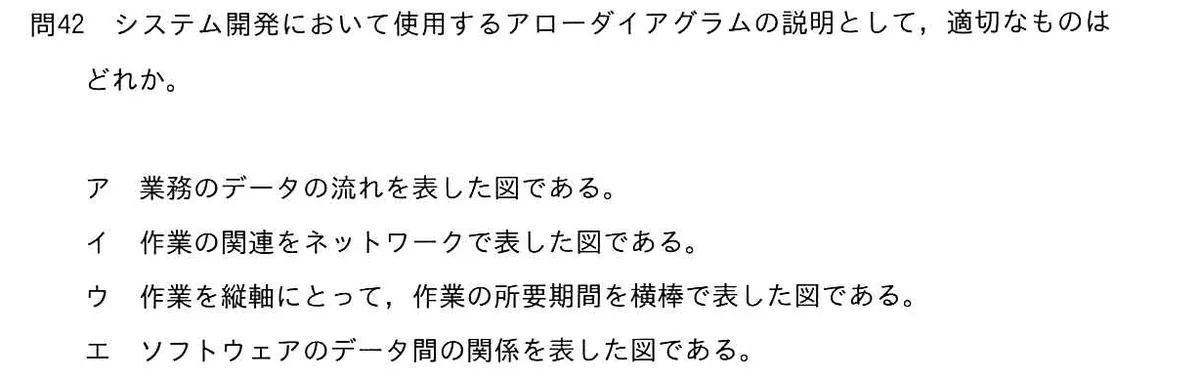

システム開発において使用するアローダイアグラムの説明として、適切なものはどれか。
選択肢
- ア業務のデータの流れを表した図である。
- イ作業の関連をネットワークで表した図である。
- ウ作業を縦軸にとって、作業の所要期間を横棒で表した図である。
- エソフトウェアのデータ間の関係を表した図である。
正解と解説
正解：イ 作業の関連をネットワークで表した図である。
アローダイアグラム（PERT図）は、作業を矢線、区切りを結合点で表し、作業どうしの先行・後続関係をネットワーク状に描く図である。これにより最長経路であるクリティカルパスを求め、全体の所要日数や余裕のない作業を把握できる。
選択肢ごとの解説
