業務要件定義において，業務フローを記述する際に，処理の分岐や並行処理，処理の同期などを表現できる図はどれか。

応用情報技術者試験／2017年度春期午前問64／システム企画 / 要件定義

選択肢

アアクティビティ図
イクラス図
ウ状態遷移図
エユースケース図

正解と解説

正解：アアクティビティ図

アクティビティ図は処理の流れを表すUMLの図で、条件による分岐と合流のほか、フォークとジョインによって複数の処理が並行して進む様子や、その同期を表現できる。業務フローの記述に適している。

この問題を解く（同じ分野をあと9問） →

選択肢ごとの解説

ア正解。分岐・並行処理・同期をいずれも表現できる。
イクラス図はクラスとその関連という静的構造を表す図で、処理の流れは表せない。
ウ状態遷移図は対象の状態とイベントによる遷移を表す図で、並行処理の同期の記述には向かない。
エユースケース図は利用者とシステムの機能の関係を表す図で、処理手順は表さない。

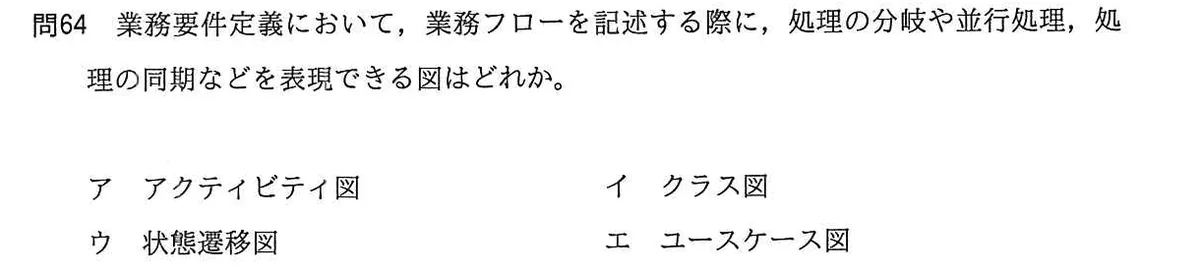

出典：平成29年度春期応用情報技術者試験午前問64（IPA）原本の紙面を見る（IPA 問題冊子より）
