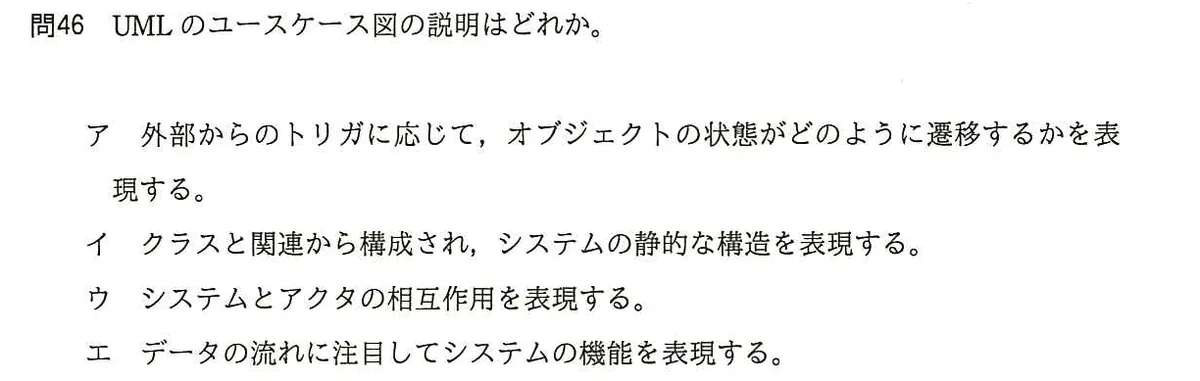

UMLのユースケース図の説明はどれか。
選択肢
- ア外部からのトリガに応じて、オブジェクトの状態がどのように遷移するかを表現する。
- イクラスと関連から構成され、システムの静的な構造を表現する。
- ウシステムとアクタの相互作用を表現する。
- エデータの流れに注目してシステムの機能を表現する。
正解と解説
正解：ウ システムとアクタの相互作用を表現する。
ユースケース図は、システムの外側にいる利用者や外部システム（アクタ）と、システムが提供する機能（ユースケース）との関係を表す図です。システムが誰に対して何をするのかという利用者視点の振る舞いを示すため、要件定義の段階で用いられます。内部の構造や状態遷移は、クラス図や状態遷移図など別の図が担当します。
選択肢ごとの解説
- ア状態の変化を表すのは状態遷移図です。
- イクラスと関連で静的構造を表すのはクラス図です。
- ウ正解。アクタとシステムの相互作用、すなわち機能の利用関係を表します。
- エデータの流れに着目するのはDFDで、UMLの図ではありません。
