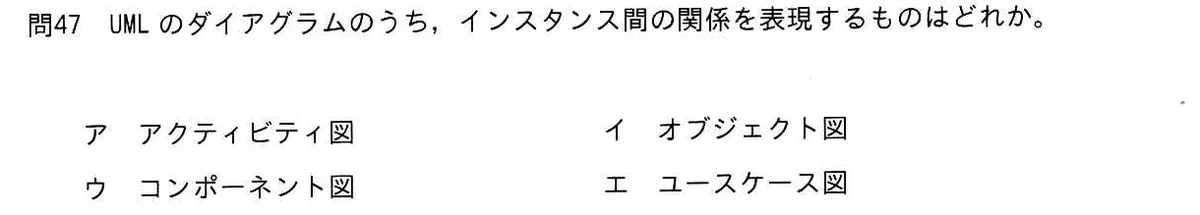

UMLのダイアグラムのうち、インスタンス間の関係を表現するものはどれか。
選択肢
- アアクティビティ図
- イオブジェクト図
- ウコンポーネント図
- エユースケース図
正解と解説
正解：イ オブジェクト図
オブジェクト図は、ある時点におけるインスタンス（オブジェクト）とその属性値、インスタンス間のリンクを表す構造図である。クラス図がクラスという型の関係を表すのに対し、オブジェクト図はクラス図を特定の瞬間に具体化したスナップショットに当たる。
選択肢ごとの解説
- ア処理の流れや制御の分岐を表す振る舞い図で、インスタンス間の関係は表さない。
- イ正解。ある時点のインスタンスとその間のリンクを表す。
- ウ実装単位であるコンポーネントとその依存関係を表す図。
- エシステムの機能と利用者との関わりを外から表す図。
