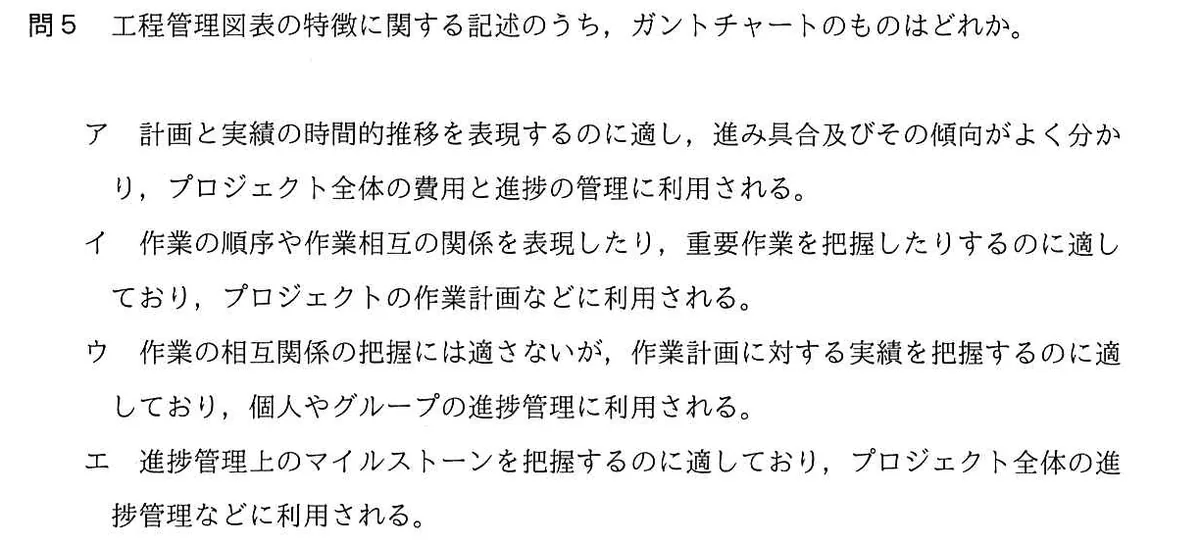

工程管理図表の特徴に関する記述のうち、ガントチャートのものはどれか。
選択肢
- ア計画と実績の時間的推移を表現するのに適し、進み具合及びその傾向がよく分かり、プロジェクト全体の費用と進捗の管理に利用される。
- イ作業の順序や作業相互の関係を表現したり、重要作業を把握したりするのに適しており、プロジェクトの作業計画などに利用される。
- ウ作業の相互関係の把握には適さないが、作業計画に対する実績を把握するのに適しており、個人やグループの進捗管理に利用される。
- エ進捗管理上のマイルストーンを把握するのに適しており、プロジェクト全体の進捗管理などに利用される。
正解と解説
正解：ウ 作業の相互関係の把握には適さないが、作業計画に対する実績を把握するのに適しており、個人やグループの進捗管理に利用される。
ガントチャートは横軸に時間、縦軸に作業を取り、各作業の予定と実績を帯で表す図表である。作業ごとの進み具合を視覚的に確認できる一方、作業間の依存関係やクリティカルパスは表現できないため、個人やグループ単位の進捗管理に用いられる。
選択肢ごとの解説
- ア計画と実績の累積推移から費用と進捗を併せて見るのはSカーブやアーンドバリュー分析。
- イ作業の順序関係や重要作業を示すのはアローダイアグラム(PERT図)。
- ウ正解。作業間の関係は表せないが実績把握に適しており、ガントチャートの特徴。
- エ節目の達成状況に着目するのはマイルストーンチャート。
この問題は2回出題されています
- 2019年度 春期 午前Ⅱ 問3この問題の代表ページ
- 2021年度 秋期 午前Ⅱ 問5（このページ）
