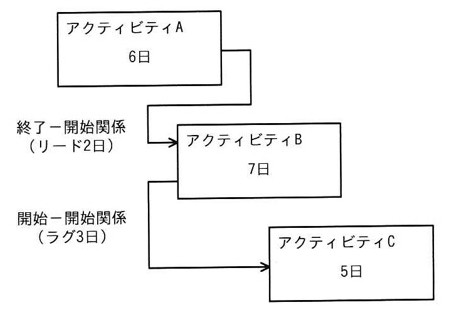

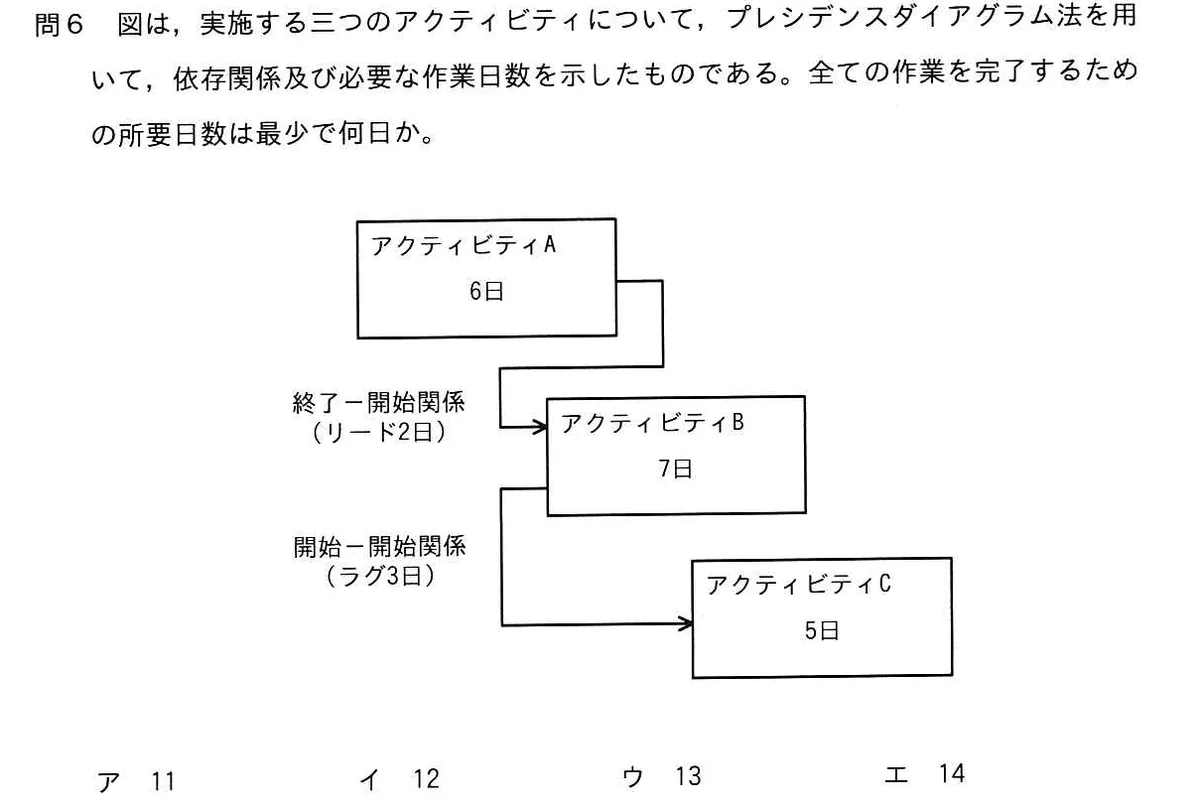

図は、実施する三つのアクティビティについて、プレシデンスダイアグラム法を用いて、依存関係及び必要な作業日数を示したものである。全ての作業を完了するための所要日数は最少で何日か。
選択肢
- ア11
- イ12
- ウ13
- エ14
正解と解説
正解：イ 12
終了ー開始関係でリード2日があるので、Bは先行するAの完了を2日先取りして開始でき、Aの6日に対しBは5日目から始まって11日目に終わる。BとCは開始ー開始関係でラグ3日なので、CはBの開始から3日後、すなわち8日目に始まり5日間で12日目に終わる。全体の所要日数は両者の遅い方をとって12日となる。
選択肢ごとの解説
- アBの終了時点だけを見た日数で、Cの終了を考慮していない。
- イ正しい。Cが12日目に終わり、これが全体の所要日数となる。
- ウリードとラグの両方を考慮していない場合の値。
- エリードによる前倒しを反映していない場合の値。
