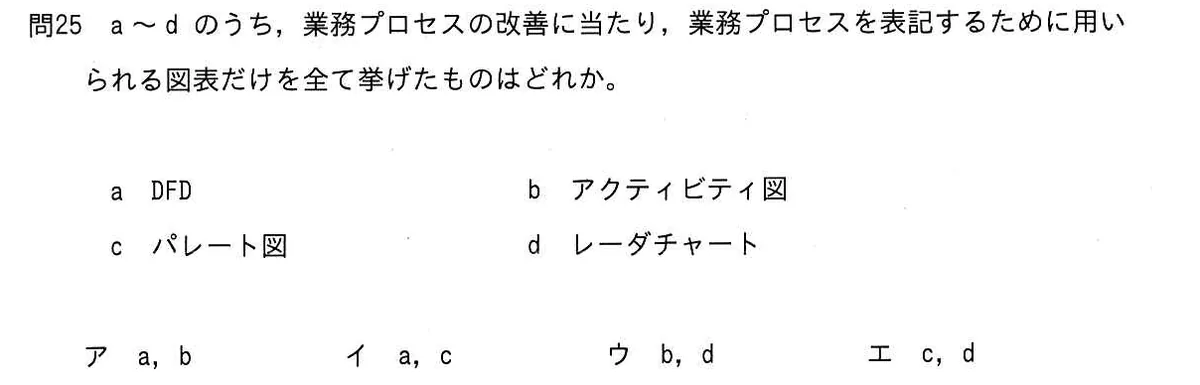

a~dのうち，業務プロセスの改善に当たり，業務プロセスを表記するために用いられる図表だけを全て挙げたものはどれか。 a DFD b アクティビティ図 c パレート図 d レーダチャート
選択肢
- アa, b
- イa, c
- ウb, d
- エc, d
正解と解説
正解：ア a, b
DFDはデータの流れと処理・データストア（データをためておく場所）の関係を表す図、アクティビティ図は処理の順序や分岐、担当者を表す図で、どちらも業務の流れそのものを表記できます。残る二つは業務プロセスではなく数値データを分析・比較するためのグラフです。
選択肢ごとの解説
- ア正しい。データの流れと処理手順をそれぞれ表記できる図。
- イパレート図は項目別の件数を大きい順に並べて重点を見つける分析用グラフ。
- ウレーダチャートは複数の評価項目のバランスを見るグラフで、流れは表せない。
- エどちらも分析用のグラフであり、業務の流れを表記する図ではない。
