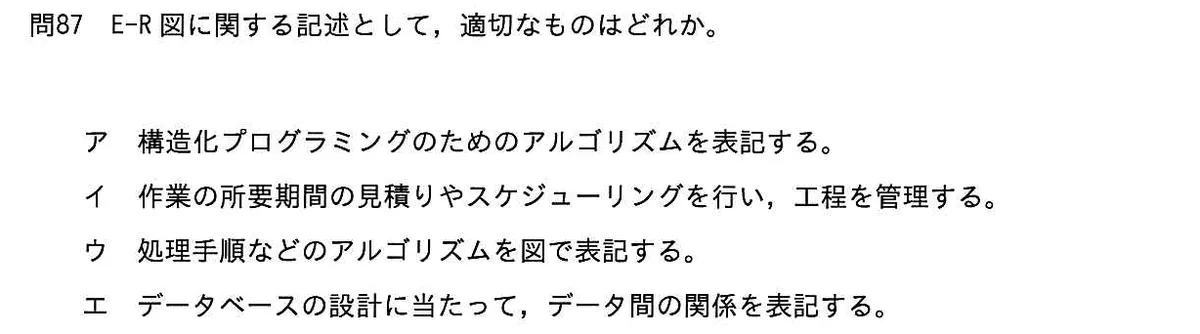

E-R図に関する記述として，適切なものはどれか。
選択肢
- ア構造化プログラミングのためのアルゴリズムを表記する。
- イ作業の所要期間の見積りやスケジューリングを行い，工程を管理する。
- ウ処理手順などのアルゴリズムを図で表記する。
- エデータベースの設計に当たって，データ間の関係を表記する。
正解と解説
正解：エ データベースの設計に当たって，データ間の関係を表記する。
E-R図は、実体（エンティティ）と実体間の関連（リレーションシップ）、およびそれぞれの属性を図示する記法で、データベースの概念設計でデータ構造を整理するために用いられる。アルゴリズムの表記や工程管理の図とは目的が異なる。
選択肢ごとの解説
- ア流れ図やNSチャートなどアルゴリズム表記の説明である。
- イアローダイアグラムやガントチャートなど工程管理の説明である。
- ウこれもアルゴリズムを図示する手法の説明である。
- エ正しい。実体と関連を表しデータ構造を設計するための図である。
