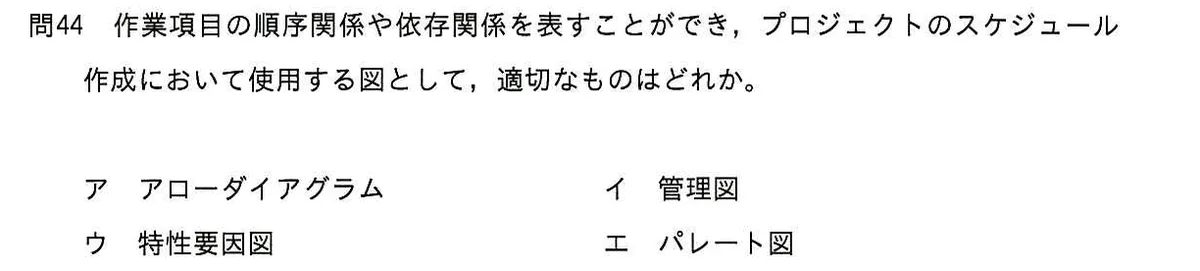

作業項目の順序関係や依存関係を表すことができ、プロジェクトのスケジュール作成において使用する図として、適切なものはどれか。
選択肢
- アアローダイアグラム
- イ管理図
- ウ特性要因図
- エパレート図
正解と解説
正解：ア アローダイアグラム
アローダイアグラム（PERT図）は、作業を矢印、結合点を丸で表し、どの作業がどの作業の完了を前提とするかという順序関係・依存関係を図示する。全体の所要日数やクリティカルパスの把握に使われ、スケジュール作成の代表的な道具である。
