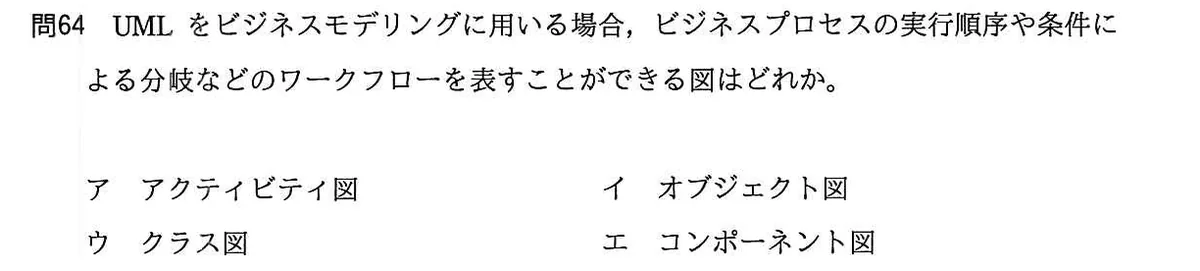

UMLをビジネスモデリングに用いる場合、ビジネスプロセスの実行順序や条件による分岐などのワークフローを表すことができる図はどれか。

選択肢

• アアクティビティ図
• イオブジェクト図
• ウクラス図
• エコンポーネント図

正解と解説

正解：ア アクティビティ図

アクティビティ図は、処理の流れを開始から終了まで順に示し、分岐や合流、並行動作も表現できる図である。業務の手順や条件による枝分かれを表せるため、ビジネスプロセスのワークフロー記述に適している。

選択肢ごとの解説

• ア実行順序や分岐を表せる、アクティビティ図。
• イオブジェクト図はある時点のオブジェクトとその関連を表す図。
• ウクラス図はクラスの構造と関連を表す静的な図。
• エコンポーネント図はソフトウェアの構成要素と依存関係を表す図。

この問題に出た用語

• UML（統一モデリング言語）
• クラス図
• アクティビティ図
• コンポーネント図
• オブジェクト図
