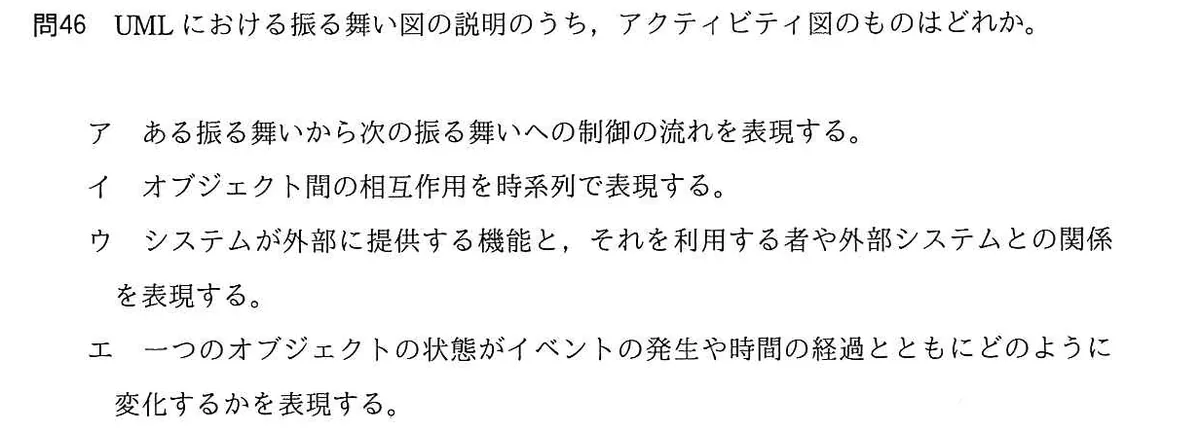

UMLにおける振る舞い図の説明のうち、アクティビティ図のものはどれか。
選択肢
- アある振る舞いから次の振る舞いへの制御の流れを表現する。
- イオブジェクト間の相互作用を時系列で表現する。
- ウシステムが外部に提供する機能と、それを利用する者や外部システムとの関係を表現する。
- エ一つのオブジェクトの状態がイベントの発生や時間の経過とともにどのように変化するかを表現する。
正解と解説
正解：ア ある振る舞いから次の振る舞いへの制御の流れを表現する。
アクティビティ図は、処理や作業の流れを順序立てて表す振る舞い図で、分岐や並行処理も表現できる。従来のフローチャートに近い用途をもつ。時系列の相互作用はシーケンス図、機能と利用者の関係はユースケース図、状態の変化は状態マシン図が担当する。
選択肢ごとの解説
- ア正解。振る舞いから次の振る舞いへの制御の流れを表す図。
- イシーケンス図の説明。
- ウユースケース図の説明。
- エ状態マシン図（ステートマシン図）の説明。
