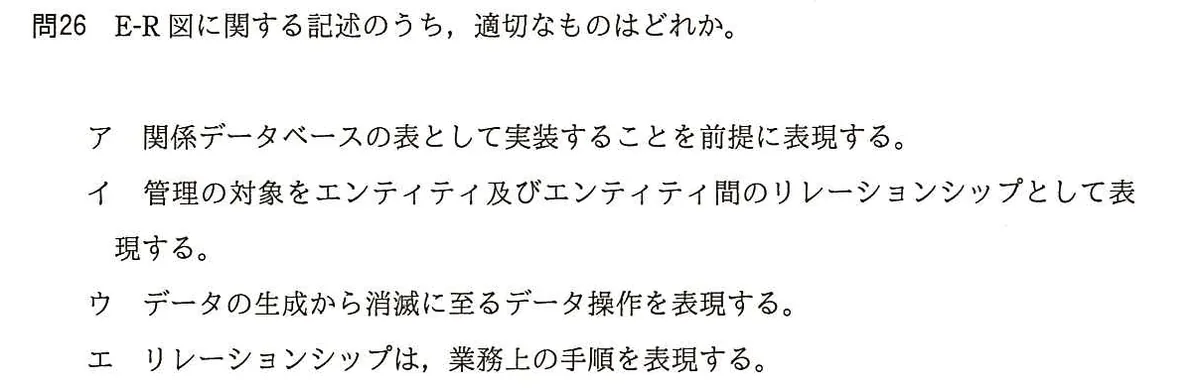

E-R図に関する記述のうち，適切なものはどれか。
選択肢
- ア関係データベースの表として実装することを前提に表現する。
- イ管理の対象をエンティティ及びエンティティ間のリレーションシップとして表現する。
- ウデータの生成から消滅に至るデータ操作を表現する。
- エリレーションシップは，業務上の手順を表現する。
正解と解説
正解：イ 管理の対象をエンティティ及びエンティティ間のリレーションシップとして表現する。
E-R図は、管理対象となる実体（エンティティ）と、実体どうしの関連（リレーションシップ）を図示して、対象業務のデータ構造を整理する記法である。特定のデータベース製品や実装方式に依存せず概念設計の段階で用いられる点が特徴。
選択肢ごとの解説
- ア特定の実装方式を前提としない概念モデルであり、関係データベース専用の記法ではない。
- イ実体と実体間の関連で対象を表現するという定義そのもので、これが正解。
- ウデータの生成から消滅までの操作を追うのはCRUD分析やDFDなど別の手法である。
- エリレーションシップが表すのは実体間の関連であって、処理の手順ではない。
