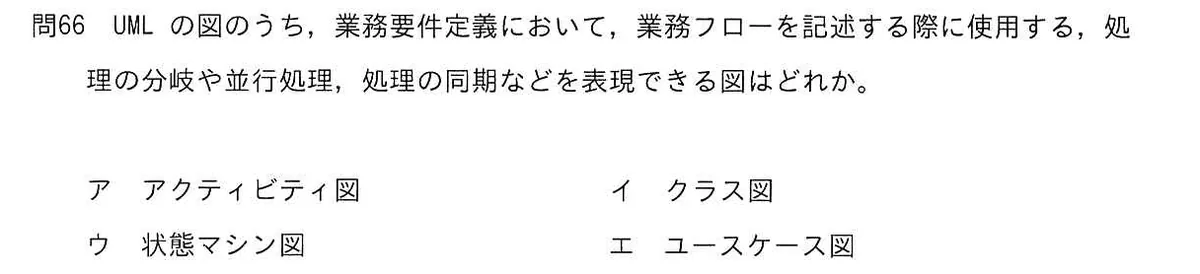

UMLの図のうち、業務要件定義において、業務フローを記述する際に使用する、処理の分岐や並行処理、処理の同期などを表現できる図はどれか。
選択肢
- アアクティビティ図
- イクラス図
- ウ状態マシン図
- エユースケース図
正解と解説
正解：ア アクティビティ図
アクティビティ図は処理の流れを表すUMLの図で、判断ノードによる分岐、フォークとジョインによる並行処理と同期を表現できる。業務フローの記述に適しており、業務要件定義でよく用いられる。
選択肢ごとの解説
この問題は2回出題されています
- 2022年度 春期 午前 問66この問題の代表ページ
- 2024年度 秋期 午前 問66（このページ）
