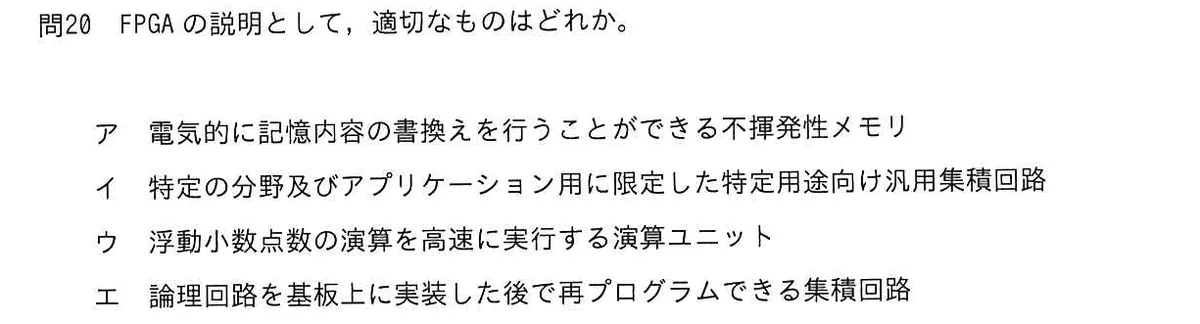

FPGAの説明として、適切なものはどれか。

選択肢

• ア電気的に記憶内容の書換えを行うことができる不揮発性メモリ
• イ特定の分野及びアプリケーション用に限定した特定用途向け汎用集積回路
• ウ浮動小数点数の演算を高速に実行する演算ユニット
• エ論理回路を基板上に実装した後で再プログラムできる集積回路

正解と解説

正解：エ 論理回路を基板上に実装した後で再プログラムできる集積回路

FPGAは、内部の論理ブロックと配線を製造後にユーザが書き換えられる集積回路である。回路構成をハードウェア記述言語などで定義して書き込み、必要に応じて何度でも再プログラムできる。試作や少量生産、仕様変更が見込まれる用途に適する。

選択肢ごとの解説

• ア電気的に書換え可能な不揮発性メモリはEEPROMやフラッシュメモリの説明。
• イ特定用途向けに設計された集積回路はASICの説明で、製造後の変更はできない。
• ウ浮動小数点演算を高速に行うのはFPU（浮動小数点演算ユニット）。
• エ正しい。実装後に論理回路を再プログラムできる集積回路。

この問題は2回出題されています

• 2022年度 春期 午前 問20この問題の代表ページ
• 2023年度 秋期 午前 問20（このページ）
