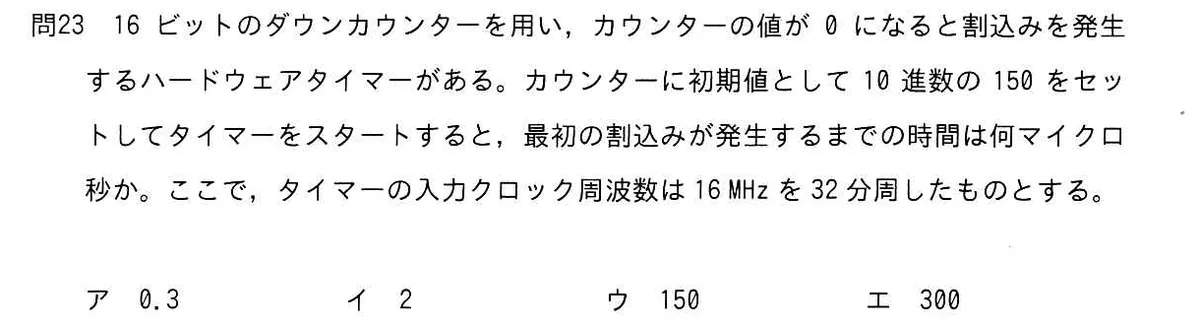

16ビットのダウンカウンターを用い、カウンターの値が0になると割込みを発生するハードウェアタイマーがある。カウンターに初期値として10進数の150をセットしてタイマーをスタートすると、最初の割込みが発生するまでの時間は何マイクロ秒か。ここで、タイマーの入力クロック周波数は16MHzを32分周したものとする。
選択肢
- ア0.3
- イ2
- ウ150
- エ300
正解と解説
正解：エ 300
入力クロックは16MHzを32分周した500kHzなので、1カウントに要する時間は1÷500,000＝2マイクロ秒である。ダウンカウンターに150をセットすると0になるまで150カウント必要なので、150×2＝300マイクロ秒後に最初の割込みが発生する。
選択肢ごとの解説
- ア分周を掛け算と取り違え、周期を短く見積もった場合の値。
- イカウント値を掛けずにクロック周期だけを答えた値。
- ウ1カウントを1マイクロ秒と誤った場合の値。
- エ正解。1カウント2マイクロ秒×150カウントで300マイクロ秒。
