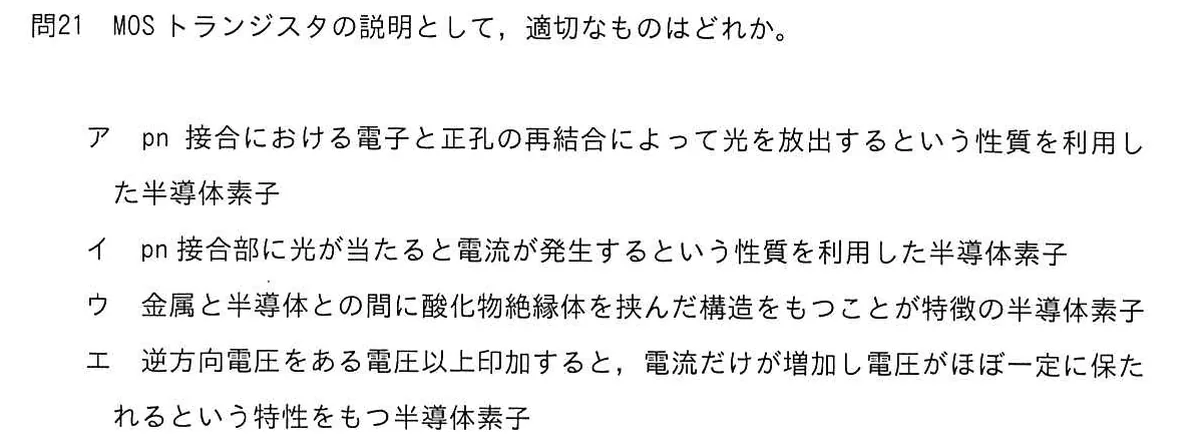

MOSトランジスタの説明として、適切なものはどれか。

選択肢

• アpn接合における電子と正孔の再結合によって光を放出するという性質を利用した半導体素子
• イpn接合部に光が当たると電流が発生するという性質を利用した半導体素子
• ウ金属と半導体との間に酸化物絶縁体を挟んだ構造をもつことが特徴の半導体素子
• エ逆方向電圧をある電圧以上印加すると、電流だけが増加し電圧がほぼ一定に保たれるという特性をもつ半導体素子

正解と解説

正解：ウ 金属と半導体との間に酸化物絶縁体を挟んだ構造をもつことが特徴の半導体素子

MOSトランジスタは、金属（またはポリシリコン（多結晶のシリコンで作った電極材料））のゲート電極と半導体基板の間に酸化膜の絶縁体を挟んだ構造をもつ電界効果トランジスタである。ゲートに加えた電圧が作る電界でチャネルの導通を制御するため、ゲート電流がほとんど流れず消費電力が小さい。MOSはMetal-Oxide-Semiconductorの頭文字で、この積層構造そのものを表している。

選択肢ごとの解説

• ア電子と正孔の再結合で発光する素子はLED（発光ダイオード）。
• イ光が当たると電流が生じる素子はフォトダイオードや太陽電池。
• ウ正しい。金属・酸化物絶縁体・半導体を積層した構造をもつ。
• エ逆方向電圧で電圧を一定に保つ素子はツェナーダイオード（定電圧ダイオード）。

この問題に出た用語

• ダイオード（整流作用）
