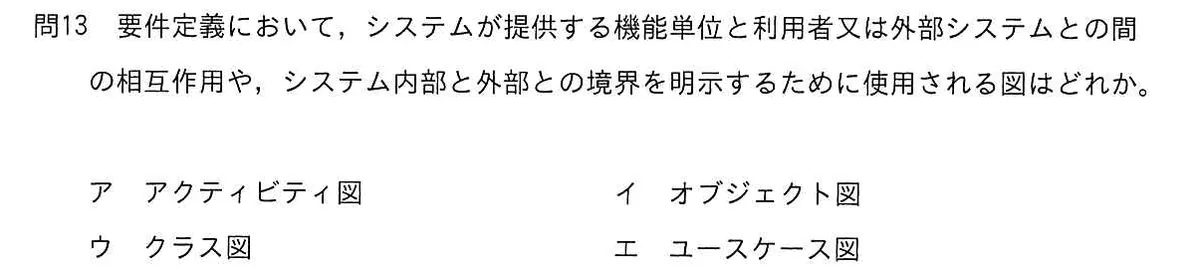

要件定義において，システムが提供する機能単位と利用者又は外部システムとの間の相互作用や，システム内部と外部との境界を明示するために使用される図はどれか。

選択肢

• アアクティビティ図
• イオブジェクト図
• ウクラス図
• エユースケース図

正解と解説

正解：エ ユースケース図

ユースケース図は、システムが提供する機能のまとまりをユースケースとして楕円で表し、利用者や外部システムをアクタとして描いて両者の関係を線で結ぶ図である。システム境界を四角い枠で明示できるため、何をシステムの内側で実現し、何を外部とのやり取りとするかを要件定義の段階で合意しやすい。

選択肢ごとの解説

• アアクティビティ図は処理や業務の流れ、並行・分岐を表す図である。
• イオブジェクト図はある時点のインスタンスとその関係のスナップショットを表す図である。
• ウクラス図はクラスの構造と静的な関連を表す図であり、外部との境界を示すものではない。
• エ正しい。機能単位とアクタの相互作用、システム境界を示すのがユースケース図である。

この問題に出た用語

• ユースケース図
• クラス図
• アクティビティ図
