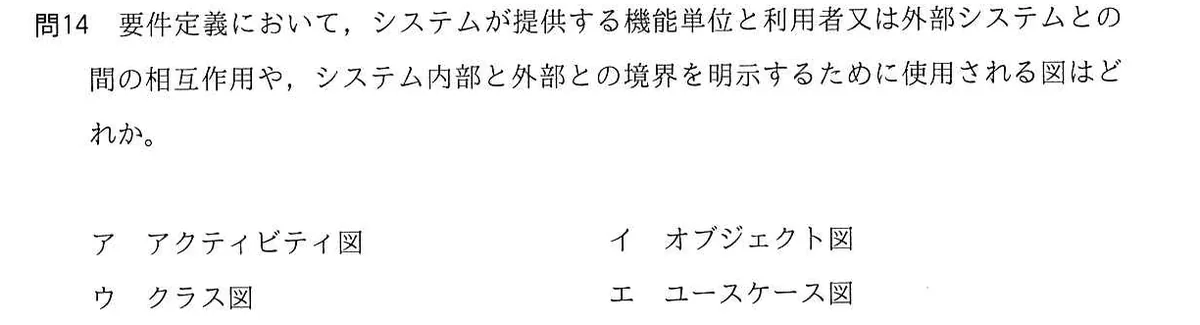

要件定義において、システムが提供する機能単位と利用者又は外部システムとの間の相互作用や、システム内部と外部との境界を明示するために使用される図はどれか。
選択肢
- アアクティビティ図
- イオブジェクト図
- ウクラス図
- エユースケース図
正解と解説
正解：エ ユースケース図
ユースケース図は、システムが利用者や外部システム（アクタ）に提供する機能単位をユースケースとして表し、アクタとの相互作用を線で結ぶ図である。システム境界を示す枠を描くことで、どこまでが開発対象でどこからが外部かを明示できるため、要件定義の初期に用いられる。
選択肢ごとの解説
