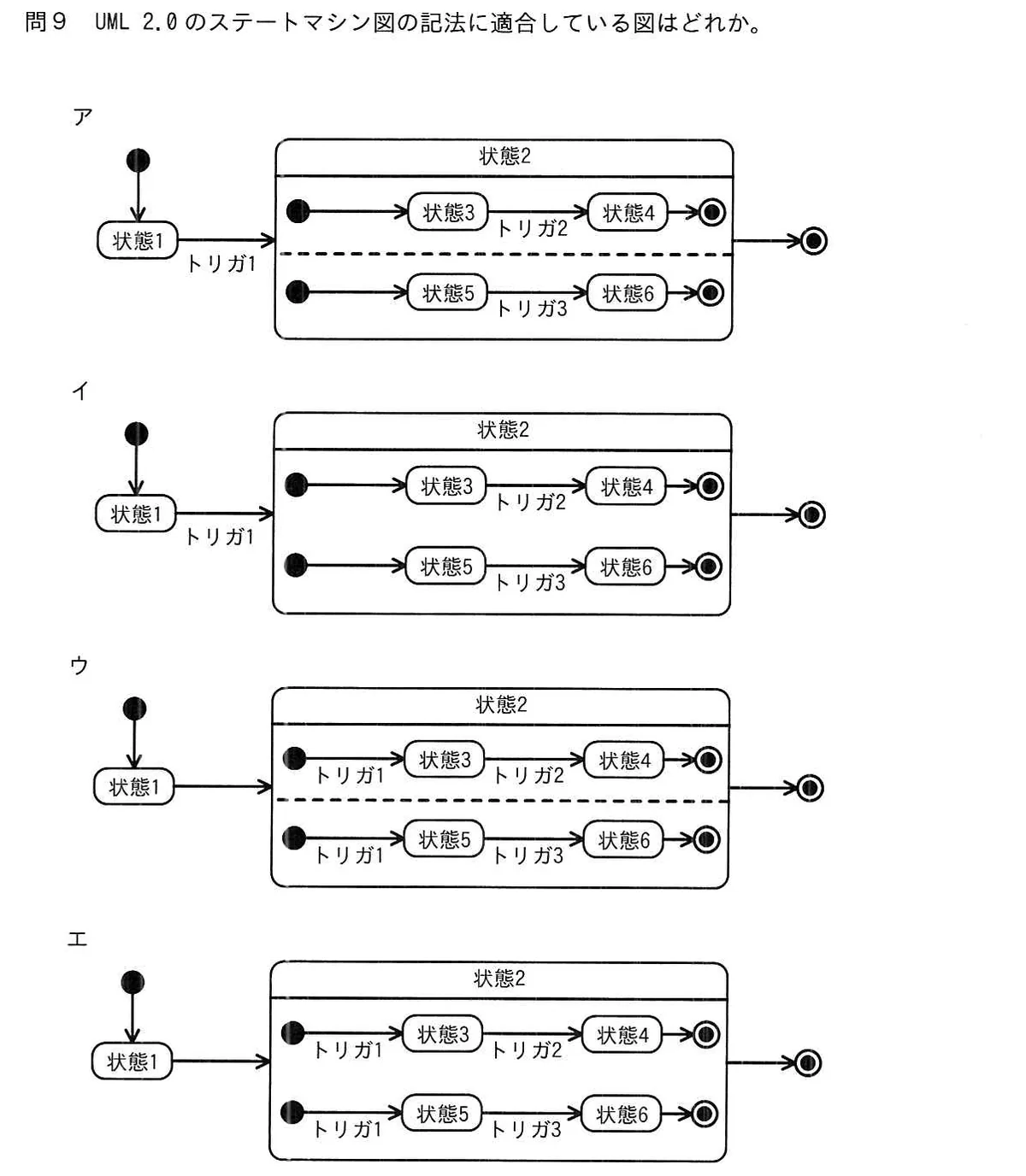

UML 2.0のステートマシン図の記法に適合している図はどれか。

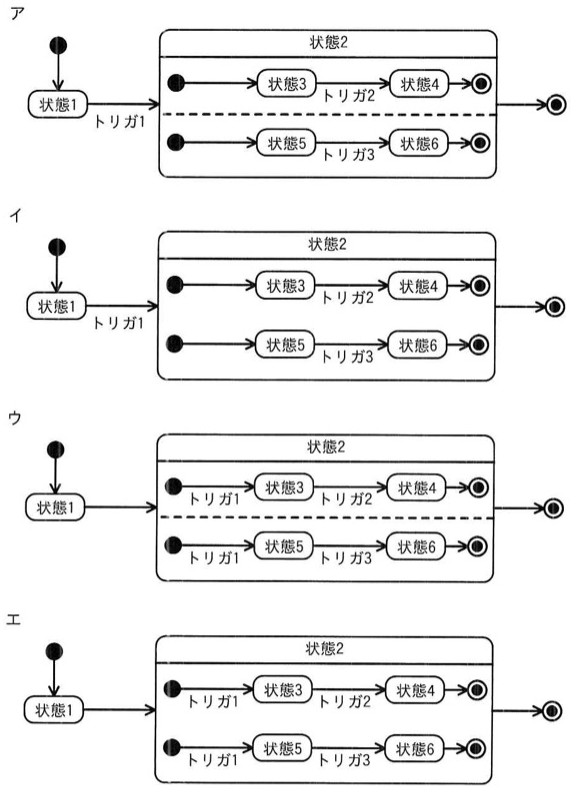

選択肢
- ア初期状態から状態1へ遷移し、トリガ1で複合状態「状態2」に入る。状態2内は破線で区切られた並行領域が2つあり、それぞれ独自の初期状態（黒丸）から状態3→（トリガ2）→状態4、状態5→（トリガ3）→状態6と遷移し、各領域内の終了状態（二重丸）へ到達後、状態2全体としての終了状態（二重丸）へ抜ける。
- イ初期状態から状態1へ遷移し、トリガ1で複合状態「状態2」に入る。状態2内は2つの並行領域があるが、両者を区切る破線が無く、それぞれ独自の初期状態（黒丸）から状態3→（トリガ2）→状態4、状態5→（トリガ3）→状態6と遷移し、各領域内の終了状態（二重丸）へ到達後、状態2の外側へ矢印が伸び最終状態（二重丸）へ至る。
- ウ初期状態から状態1へ遷移し、矢印が複合状態「状態2」に入る（トリガなし）。状態2内は破線で区切られた並行領域が2つあり、各領域の入り口にそれぞれ「トリガ1」のラベルが付き、状態3→（トリガ2）→状態4、状態5→（トリガ3）→状態6と遷移し、終了状態（二重丸）へ至った後、状態2外の最終状態（二重丸）へ抜ける。
- エ初期状態から状態1へ遷移し、矢印が複合状態「状態2」に入る（トリガなし）。状態2内は2つの並行領域があるが、両者を区切る破線が無く、各領域の入り口の黒丸（初期状態）からそれぞれ「トリガ1」のラベルの先に状態3→（トリガ2）→状態4、状態5→（トリガ3）→状態6と続き、終了状態（二重丸）へ至った後、状態2外の最終状態（二重丸）へ抜ける。
正解と解説
正解：ア 初期状態から状態1へ遷移し、トリガ1で複合状態「状態2」に入る。状態2内は破線で区切られた並行領域が2つあり、それぞれ独自の初期状態（黒丸）から状態3→（トリガ2）→状態4、状態5→（トリガ3）→状態6と遷移し、各領域内の終了状態（二重丸）へ到達後、状態2全体としての終了状態（二重丸）へ抜ける。
UML 2.0のステートマシン図では、状態遷移を引き起こす契機であるトリガは、遷移を表す矢印に添えて書く。また、複合状態の中に並行して動く領域（並行領域）を置く場合は、領域どうしを破線で区切って表す。トリガが遷移の矢印に付き、並行領域が破線で区切られている図が適合している。
選択肢ごとの解説
- ア正しい。トリガが遷移の矢印に付き、並行領域どうしが破線で区切られている。
- イ並行領域を区切る破線が無く、二つの領域が並行して動くことが表せていない。
- ウトリガを遷移の矢印ではなく領域の入口に書いており、遷移の契機の表記位置が誤っている。
- エトリガが遷移の矢印ではなく領域の入口に付いており、並行領域を区切る破線も無い。
