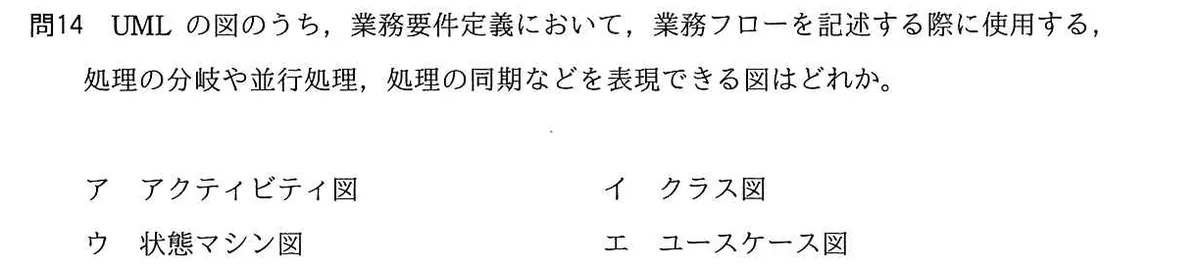

UMLの図のうち、業務要件定義において、業務フローを記述する際に使用する、処理の分岐や並行処理、処理の同期などを表現できる図はどれか。

選択肢

• アアクティビティ図
• イクラス図
• ウ状態マシン図
• エユースケース図

正解と解説

正解：ア アクティビティ図

アクティビティ図はUMLの振る舞い図で、処理の流れを開始から終了まで順に示すほか、分岐（デシジョンノード）、並行処理の開始と合流（フォーク・ジョイン）、担当者ごとのレーン分けを表現できる。業務フローの記述に適しており、業務要件定義で広く使われる。

選択肢ごとの解説

• ア正しい。分岐・並行処理・同期を表現できるアクティビティ図が業務フロー記述に適する。
• イクラス図は構造を表す静的な図で、処理の流れは表せない。
• ウ状態マシン図は一つのオブジェクトの状態変化を表す図で、業務手順の記述には向かない。
• エユースケース図はシステムと利用者の関係を俯瞰する図で、内部の処理順序は示さない。

この問題に出た用語

• UML
• ユースケース図
• クラス図
• アクティビティ図
• 業務要件定義
