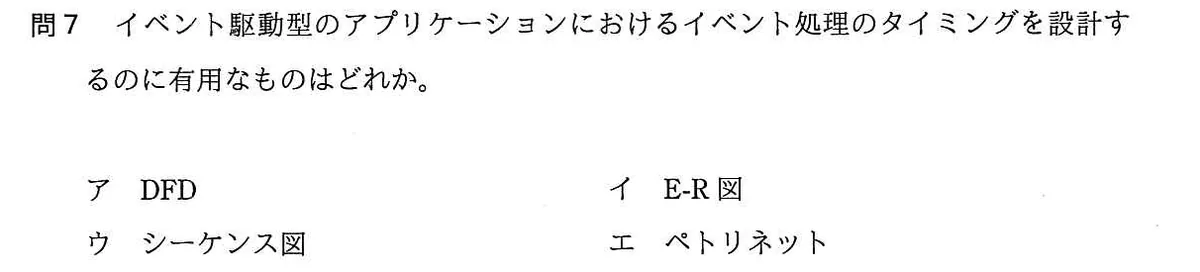

イベント駆動型のアプリケーションにおけるイベント処理のタイミングを設計するのに有用なものはどれか。

選択肢

• アDFD
• イE-R図
• ウシーケンス図
• エペトリネット

正解と解説

正解：ウ シーケンス図

シーケンス図はUMLの相互作用図で、オブジェクト間のメッセージのやり取りを時間軸に沿って上から下へ並べて表現する。どのイベントがどの順序でいつ処理されるかという時間的なタイミングを明示できるため、イベント駆動型アプリケーションの処理順序の設計に適している。

選択肢ごとの解説

• アDFDはデータの流れと処理の関係を示す図で、時間的順序は表現しない。
• イE-R図はデータの実体と関連を表す静的なデータモデルで、タイミングとは無関係である。
• ウ正しい。シーケンス図は時間軸に沿ってメッセージの順序を表せる。
• エペトリネットは並行動作や状態遷移の解析に使う数理モデルで、設計図としての用途はここでは主でない。

この問題に出た用語

• E-R図
• UML
• シーケンス図
• ペトリネット
