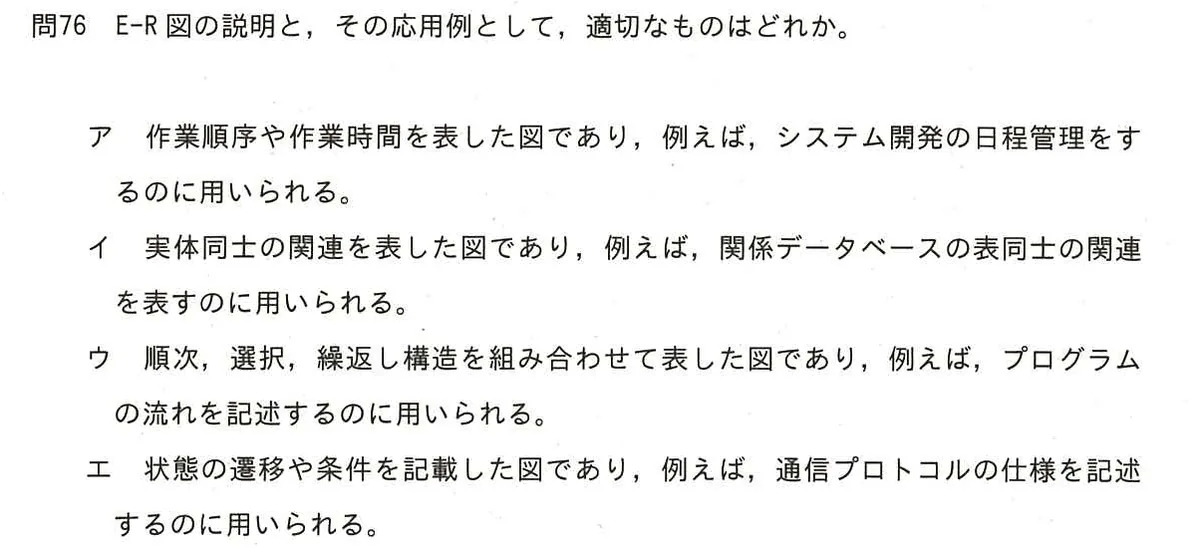

E-R図の説明と、その応用例として、適切なものはどれか。
選択肢
- ア作業順序や作業時間を表した図であり、例えば、システム開発の日程管理をするのに用いられる。
- イ実体同士の関連を表した図であり、例えば、関係データベースの表同士の関連を表すのに用いられる。
- ウ順次、選択、繰返し構造を組み合わせて表した図であり、例えば、プログラムの流れを記述するのに用いられる。
- エ状態の遷移や条件を記載した図であり、例えば、通信プロトコルの仕様を記述するのに用いられる。
正解と解説
正解：イ 実体同士の関連を表した図であり、例えば、関係データベースの表同士の関連を表すのに用いられる。
E-R図は、実体（エンティティ）とその間の関連（リレーションシップ）を図示するデータモデリングの手法で、1対多などの多重度も表現できる。関係データベースの設計では、実体が表に、関連が外部キーによる表同士のつながりに対応する。
選択肢ごとの解説
