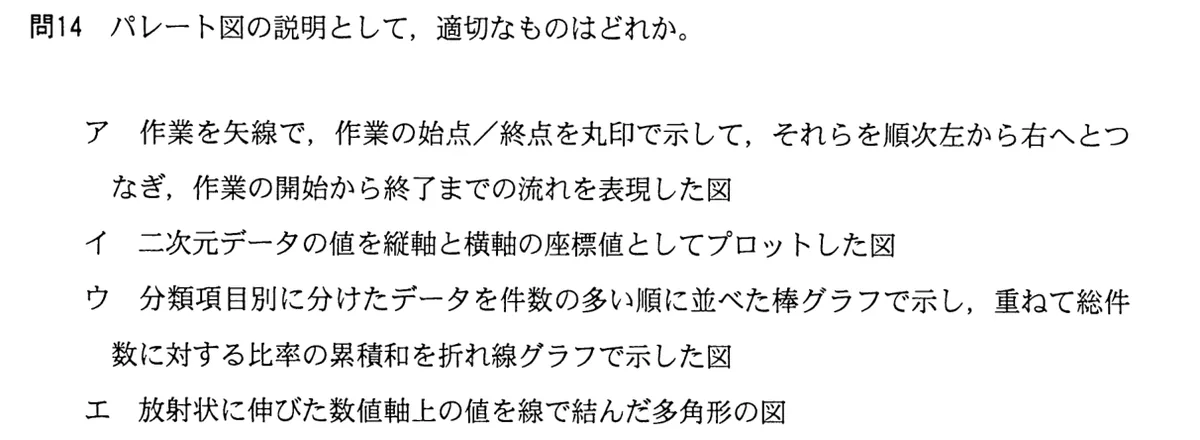

パレート図の説明として，適切なものはどれか。
選択肢
- ア作業を矢線で，作業の始点／終点を丸印で示して，それらを順次左から右へとつなぎ，作業の開始から終了までの流れを表現した図
- イ二次元データの値を縦軸と横軸の座標値としてプロットした図
- ウ分類項目別に分けたデータを件数の多い順に並べた棒グラフで示し，重ねて総件数に対する比率の累積和を折れ線グラフで示した図
- エ放射状に伸びた数値軸上の値を線で結んだ多角形の図
正解と解説
正解：ウ 分類項目別に分けたデータを件数の多い順に並べた棒グラフで示し，重ねて総件数に対する比率の累積和を折れ線グラフで示した図
パレート図は、分類項目ごとの件数を多い順に棒グラフで並べ、その累積比率を折れ線グラフで重ねた図である。上位の少数の項目が全体の大部分を占めるという傾向を読み取れるため、ABC分析と組み合わせて重点的に対策すべき項目を絞り込む場面で使われる。
選択肢ごとの解説
- ア作業を矢線で結んで流れと日程を表す図で、アローダイアグラム（PERT図）の説明である。
- イ2つの項目の対応する値を点で打ち相関を見る図で、散布図の説明である。
- ウ正解。件数の降順の棒グラフと累積比率の折れ線を組み合わせるという、パレート図の構成そのものである。
- エ複数の評価項目を放射状の軸に取って全体のバランスを見る図で、レーダチャートの説明である。
