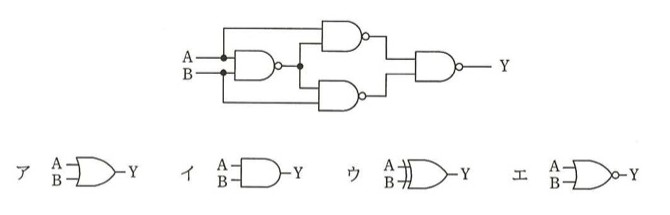

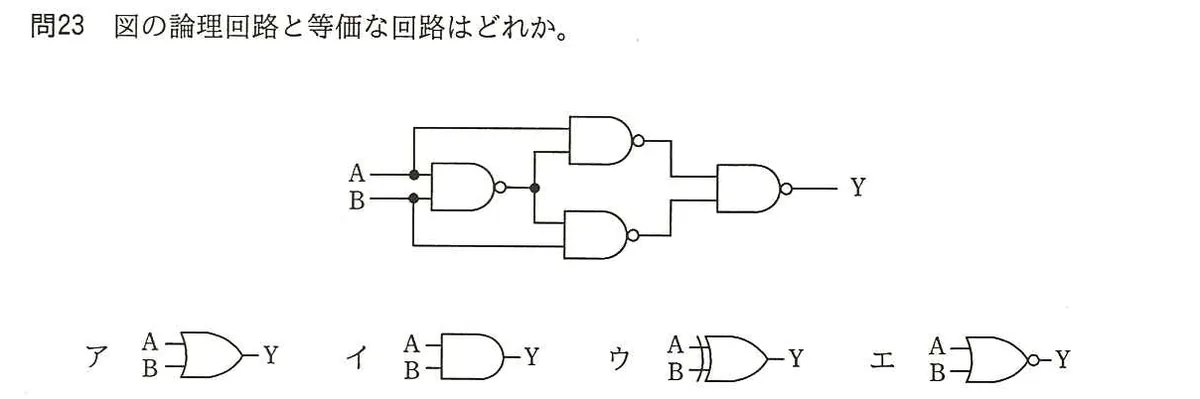

図の論理回路と等価な回路はどれか。
選択肢
- アAとBを入力とするOR回路（Y出力）
- イAとBを入力とするAND回路（Y出力）
- ウAとBを入力とするXOR回路（Y出力）
- エAとBを入力とするNOR回路（Y出力）
正解と解説
正解：ウ AとBを入力とするXOR回路（Y出力）
この回路は4個のNAND素子でできた定番の構成である。まず両入力のNAND出力をNとし、上側でAとN、下側でNとBのNANDをとり、その二つをさらにNANDで結んでいる。真理値表を作ると、AとBが同じ値のときは出力が0、異なるときだけ1になり、排他的論理和と一致する。
選択肢ごとの解説
- ア論理和ならA、Bがともに1のときも出力は1になるが、この回路では0になる。
- イ論理積ならA、Bがともに1のときだけ1になるが、この回路はその場合に0を出す。
- ウ正解。入力が異なるときだけ1になり、排他的論理和と同じ真理値表になる。
- エ否定論理積なら両方が1のときだけ0で他は1になるが、この回路は両方0のときも0になる。
