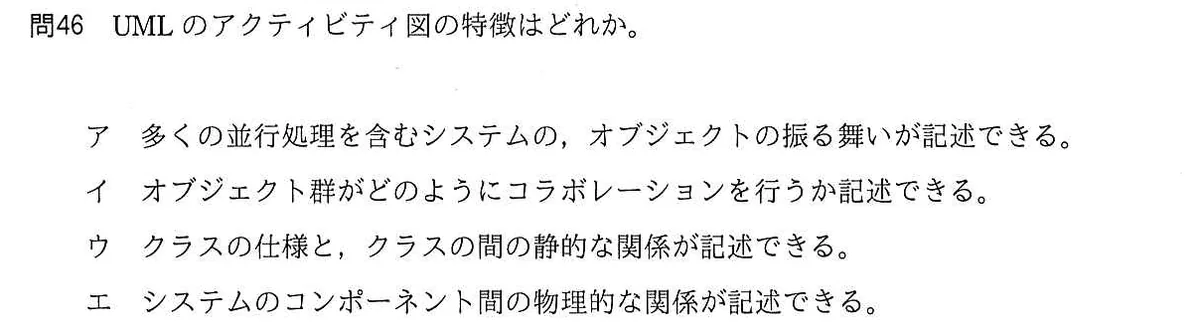

UMLのアクティビティ図の特徴はどれか。
選択肢
- ア多くの並行処理を含むシステムの、オブジェクトの振る舞いが記述できる。
- イオブジェクト群がどのようにコラボレーションを行うか記述できる。
- ウクラスの仕様と、クラスの間の静的な関係が記述できる。
- エシステムのコンポーネント間の物理的な関係が記述できる。
正解と解説
正解：ア 多くの並行処理を含むシステムの、オブジェクトの振る舞いが記述できる。
アクティビティ図は、処理の流れを開始から終了まで順序立てて表す振る舞い図である。フォークとジョインによって並行して進む処理を明示できるため、並行処理を多く含むシステムの振る舞いの記述に向いている。
選択肢ごとの解説
- ア正しい。並行処理を含む一連の振る舞い（処理の流れ）を表現できる。
- イオブジェクト間の相互作用を表すコミュニケーション図の説明である。
- ウクラスとその静的な関係を表すクラス図の説明である。
- エコンポーネントの物理的な構成を表す配置図・コンポーネント図の説明である。
