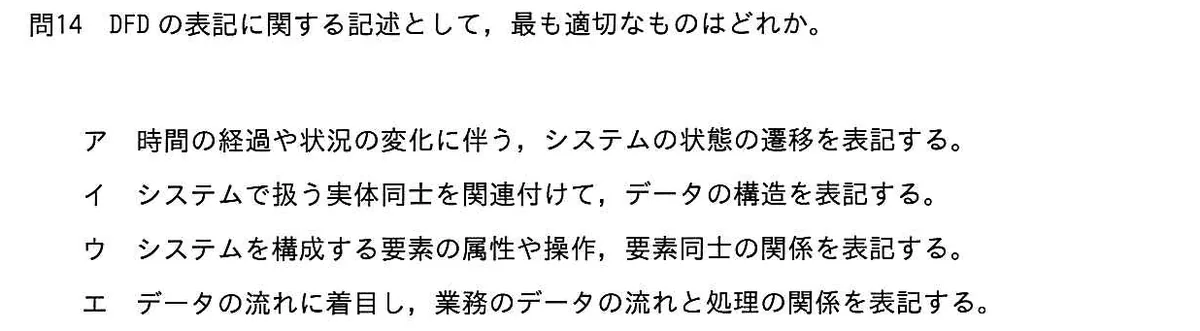

DFDの表記に関する記述として，最も適切なものはどれか。
選択肢
- ア時間の経過や状況の変化に伴う，システムの状態の遷移を表記する。
- イシステムで扱う実体同士を関連付けて，データの構造を表記する。
- ウシステムを構成する要素の属性や操作，要素同士の関係を表記する。
- エデータの流れに着目し，業務のデータの流れと処理の関係を表記する。
正解と解説
正解：エ データの流れに着目し，業務のデータの流れと処理の関係を表記する。
DFD（データフロー図）は、データの発生源・処理・データストア・外部との受渡しを結び、業務の中でデータがどう流れて処理されるかを図示する手法である。状態の移り変わりは状態遷移図、実体間の関連はE-R図、クラスの属性や操作はクラス図が担当する。
選択肢ごとの解説
- ア状態遷移図の説明であり、イベントによる状態の変化を表す。
- イE-R図の説明で、実体と関連からデータ構造を表す。
- ウクラス図の説明で、属性・操作とクラス間の関係を表す。
- エ正しい。データの流れと処理の関係を可視化する図である。
