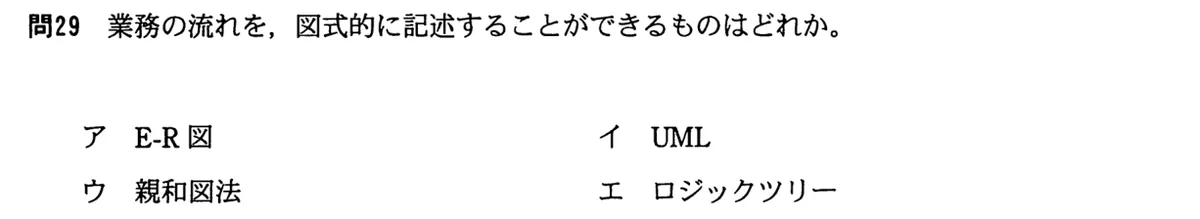

業務の流れを、図式的に記述することができるものはどれか。
選択肢
- アE-R図
- イUML
- ウ親和図法
- エロジックツリー
正解と解説
正解：イ UML
UMLは、オブジェクト指向の分析・設計で用いる統一モデリング言語で、複数の図法をもつ。中でもアクティビティ図は処理の順序や分岐、並行動作を表現でき、業務の流れを図式的に記述できる。データの関連を表すE-R図や、発想整理の技法とは目的が異なる。
選択肢ごとの解説
- アデータ同士の関連を表す記法であり、流れの記述には向かない。
- イアクティビティ図などで業務の流れを図式的に表せる。
- ウ意見や情報を似たもの同士でまとめる発想整理の技法である。
- エ課題を階層的に分解して整理する思考の道具である。
