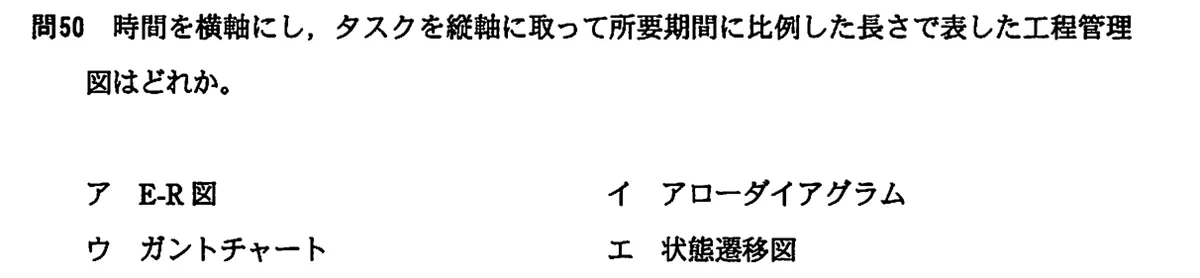

時間を横軸にし、タスクを縦軸に取って所要期間に比例した長さで表した工程管理図はどれか。
選択肢
- アE-R図
- イアローダイアグラム
- ウガントチャート
- エ状態遷移図
正解と解説
正解：ウ ガントチャート
ガントチャートは、縦軸に作業（タスク）、横軸に時間を取り、各作業の開始から終了までを所要期間に比例した長さの横棒で示す工程管理図である。予定と実績を並べて示せるため進捗の把握に向く。作業の順序関係や最長経路を扱うのはアローダイアグラム、データ構造を表すのはE-R図である。
選択肢ごとの解説
