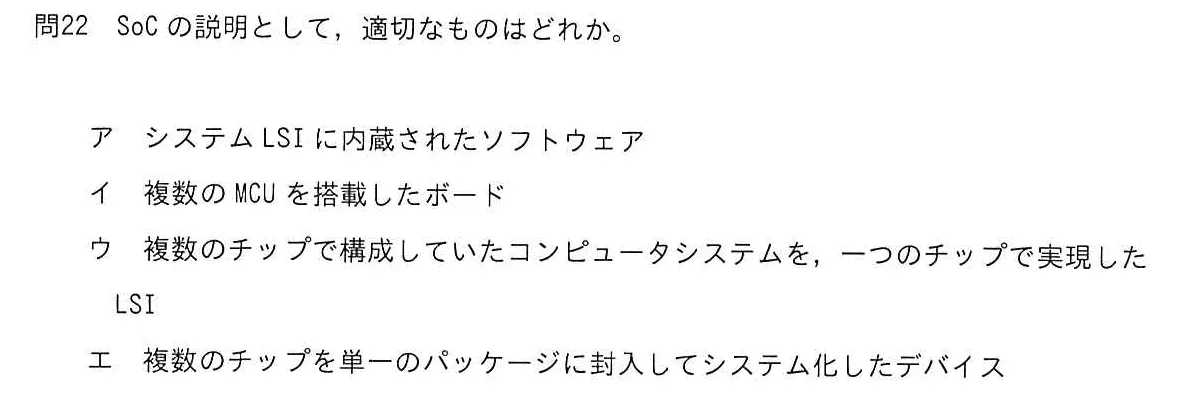

SoCの説明として、適切なものはどれか。

選択肢

• アシステムLSIに内蔵されたソフトウェア
• イ複数のMCUを搭載したボード
• ウ複数のチップで構成していたコンピュータシステムを、一つのチップで実現したLSI
• エ複数のチップを単一のパッケージに封入してシステム化したデバイス

正解と解説

正解：ウ 複数のチップで構成していたコンピュータシステムを、一つのチップで実現したLSI

SoC（System on a Chip）は、CPU・メモリ・周辺回路など、従来は複数のチップに分かれていたシステム全体を1枚のシリコンチップ上に集積したLSIである。小型化・低消費電力・低コストに有利で、スマートフォンや組込み機器で広く使われる。複数のチップを1つのパッケージに納めるSiPとは区別する。

選択肢ごとの解説

• アチップに内蔵されたソフトウェアはファームウェアであり、SoCの定義ではない。
• イ複数MCUを載せたボードは基板レベルの構成でチップではない。
• ウ正解。システム全体を1チップに集積したLSI。
• エ複数チップを1パッケージに封入するのはSiP（System in a Package）。

この問題は2回出題されています

• 2021年度 春期 午前 問22この問題の代表ページ
• 2024年度 秋期 午前 問22（このページ）
