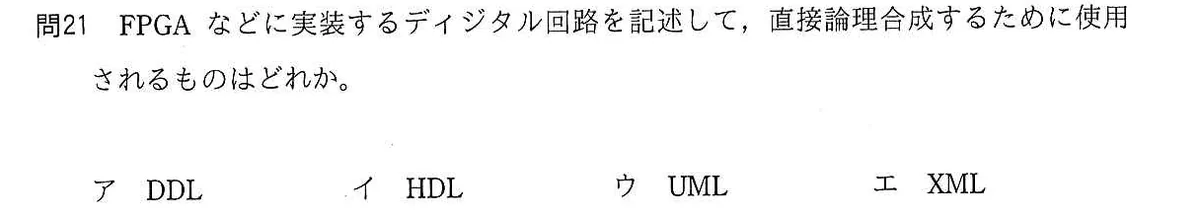

FPGAなどに実装するディジタル回路を記述して、直接論理合成するために使用されるものはどれか。
選択肢
- アDDL
- イHDL
- ウUML
- エXML
正解と解説
正解：イ HDL
HDL（Hardware Description Language）は、論理回路の構造や動作をプログラムのように記述するための言語で、VHDLやVerilog HDLが代表例である。記述した内容を論理合成ツールにかけると、FPGAやASICに実装できる回路（ネットリスト）が生成される。
選択肢ごとの解説
- アデータ定義に関わる用語であり、回路記述と論理合成に用いる言語ではない。
- イ正しい。回路の構造・動作を記述し、論理合成に用いるハードウェア記述言語である。
- ウソフトウェアの設計をモデル図で表す統一モデリング言語である。
- エ構造化された文書やデータを記述するためのマークアップ言語である。
