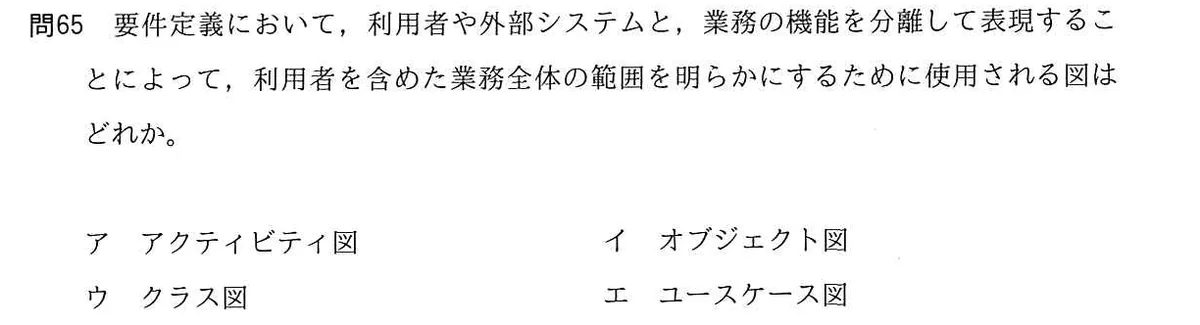

要件定義において、利用者や外部システムと、業務の機能を分離して表現することによって、利用者を含めた業務全体の範囲を明らかにするために使用される図はどれか。

選択肢

• アアクティビティ図
• イオブジェクト図
• ウクラス図
• エユースケース図

正解と解説

正解：エ ユースケース図

ユースケース図は、システムの外にいる利用者や外部システムをアクタとして描き、システムが提供する機能をユースケースとして表す。両者を境界線で区切って表現するため、システムが何をどこまで担うのか、誰が関わるのかという業務全体の範囲を明確にできる。

選択肢ごとの解説

• アアクティビティ図は処理や業務の流れを順序立てて表す図。
• イオブジェクト図はある時点のインスタンスとその関連を表す図。
• ウクラス図はクラスの構造と静的な関連を表す図で、利用者との関係は示さない。
• エ正しい。アクタと機能を分けて描き、システムの範囲を明らかにするのがユースケース図。

この問題に出た用語

• クラス図
• ユースケース図
• アクティビティ図
