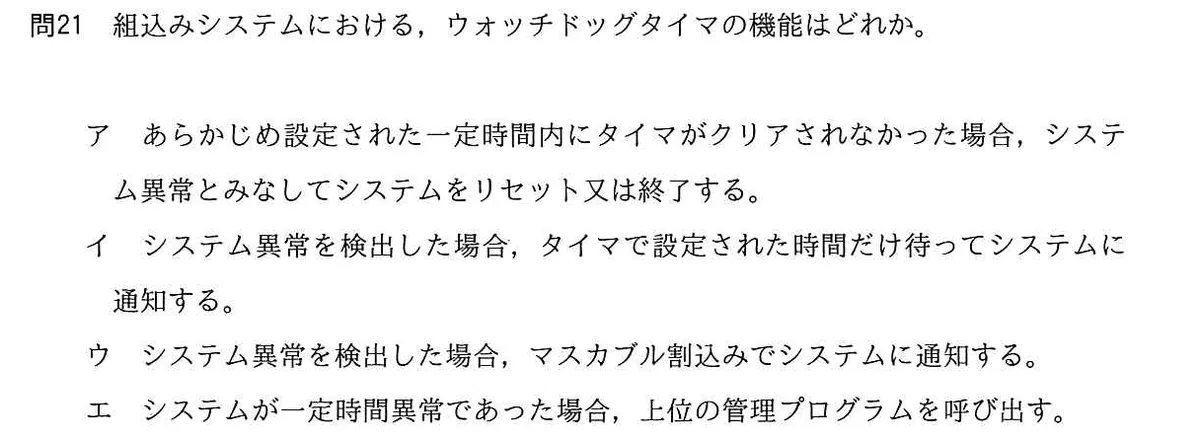

組込みシステムにおける、ウォッチドッグタイマの機能はどれか。

選択肢

• アあらかじめ設定された一定時間内にタイマがクリアされなかった場合、システム異常とみなしてシステムをリセット又は終了する。
• イシステム異常を検出した場合、タイマで設定された時間だけ待ってシステムに通知する。
• ウシステム異常を検出した場合、マスカブル割込みでシステムに通知する。
• エシステムが一定時間異常であった場合、上位の管理プログラムを呼び出す。

正解と解説

正解：ア あらかじめ設定された一定時間内にタイマがクリアされなかった場合、システム異常とみなしてシステムをリセット又は終了する。

ウォッチドッグタイマは、正常動作中のプログラムが定期的にタイマをクリア（キック）し続けることを前提に置く監視機構です。暴走やハングでクリアが途絶えると、設定時間の経過でタイマが満了し、異常とみなしてリセットや停止を行います。異常を能動的に検知するのではなく、「生存の合図が来ないこと」で異常を判断する点が特徴です。

選択肢ごとの解説

• ア正解。一定時間クリアされないことをもって異常と判断し、リセット等を行います。
• イ異常を検出してから待つのではなく、クリアされないことで異常を知る仕組みです。
• ウ異常検出の通知手段の説明であり、タイマによる監視という本質を表していません。
• エ上位プログラムの呼び出しではなく、システムのリセットや終了が典型的な動作です。
