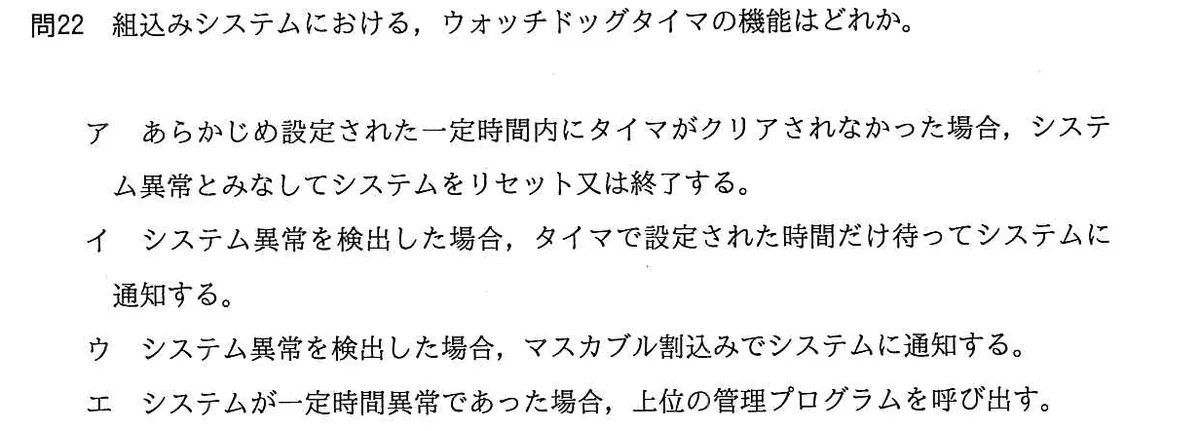

組込みシステムにおける、ウォッチドッグタイマの機能はどれか。
選択肢
- アあらかじめ設定された一定時間内にタイマがクリアされなかった場合、システム異常とみなしてシステムをリセット又は終了する。
- イシステム異常を検出した場合、タイマで設定された時間だけ待ってシステムに通知する。
- ウシステム異常を検出した場合、マスカブル割込みでシステムに通知する。
- エシステムが一定時間異常であった場合、上位の管理プログラムを呼び出す。
正解と解説
正解：ア あらかじめ設定された一定時間内にタイマがクリアされなかった場合、システム異常とみなしてシステムをリセット又は終了する。
ウォッチドッグタイマは、正常動作中のプログラムが定期的にタイマをクリアすることを前提に動作する仕組みである。暴走や停止によって所定時間内にクリアされないと、タイマが満了して異常と判断し、システムのリセットや終了などの復旧処理を起動する。
選択肢ごとの解説
- ア正しい。一定時間内にクリアされないことをもって異常と判断する。
- イ異常の検出を契機に動くのではなく、クリアされないことで異常を検出する。
- ウマスカブル割込みによる通知は本来の機能ではない。
- エ上位の管理プログラムを呼び出すのではなく、リセットや終了を行う。
この問題は3回出題されています
- 2017年度 秋期 午前 問22（このページ）
- 2019年度 秋期 午前 問21
- 2021年度 秋期 午前 問21
