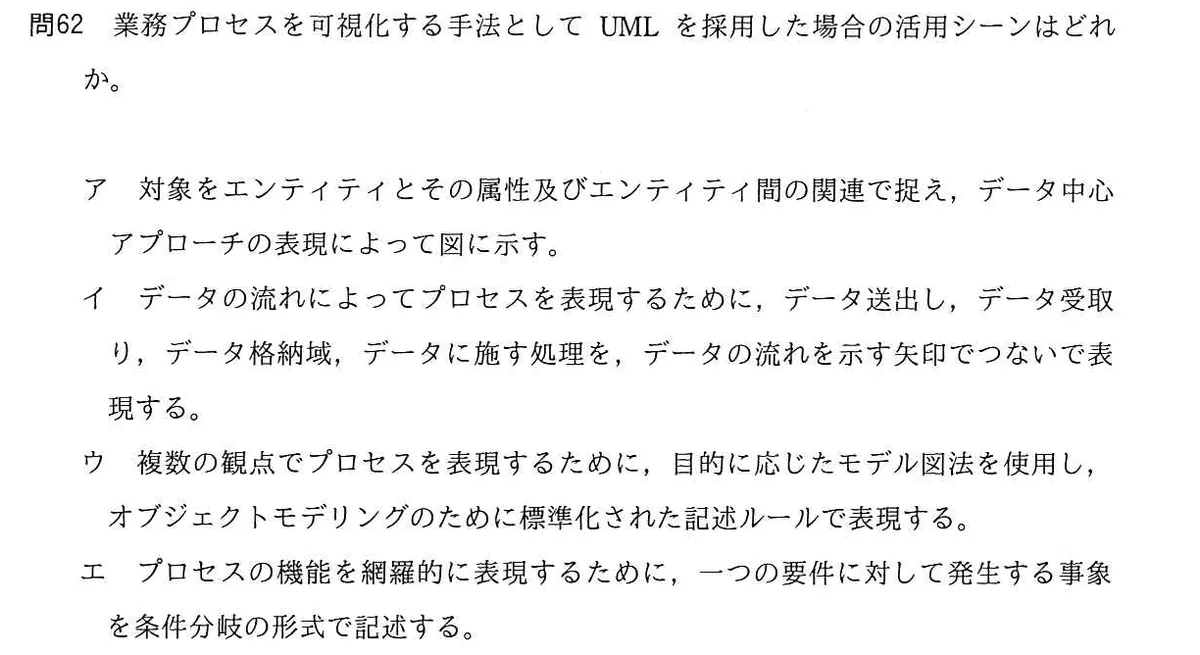

業務プロセスを可視化する手法としてUMLを採用した場合の活用シーンはどれか。
選択肢
- ア対象をエンティティとその属性及びエンティティ間の関連で捉え，データ中心アプローチの表現によって図に示す。
- イデータの流れによってプロセスを表現するために，データ送出し，データ受取り，データ格納域，データに施す処理を，データの流れを示す矢印でつないで表現する。
- ウ複数の観点でプロセスを表現するために，目的に応じたモデル図法を使用し，オブジェクトモデリングのために標準化された記述ルールで表現する。
- エプロセスの機能を網羅的に表現するために，一つの要件に対して発生する事象を条件分岐の形式で記述する。
正解と解説
正解：ウ 複数の観点でプロセスを表現するために，目的に応じたモデル図法を使用し，オブジェクトモデリングのために標準化された記述ルールで表現する。
UMLはオブジェクト指向のモデリングのために標準化された記述ルールをもち、クラス図・ユースケース図・アクティビティ図など複数の図法を備えている。業務プロセスの可視化では、目的に応じてこれらの図を使い分け、構造・振る舞いなど複数の観点から表現できる点が特徴である。
選択肢ごとの解説
- アエンティティと関連で捉えるデータ中心の表現はE-R図の活用シーン。
- イデータの流れで処理を表すのはDFD（データフローダイアグラム）の活用シーン。
- ウ正しい。目的に応じた図法を使い分け、標準の記述ルールで表現するのがUML。
- エ条件分岐の形式で網羅的に整理するのはデシジョンツリーやデシジョンテーブルの説明。
