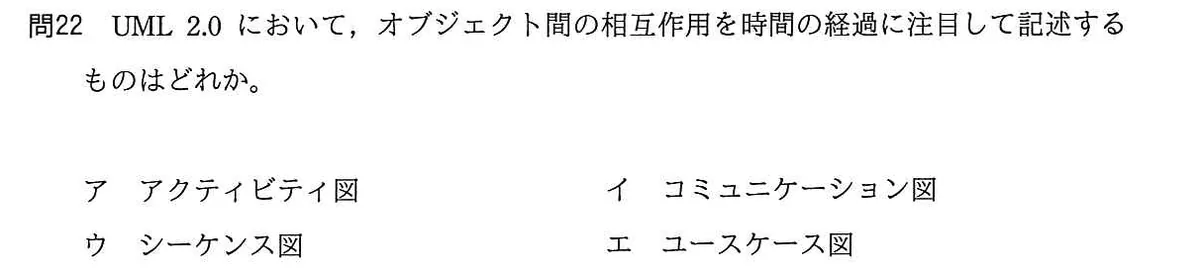

UML 2.0において,オブジェクト間の相互作用を時間の経過に注目して記述するものはどれか。

選択肢

• アアクティビティ図
• イコミュニケーション図
• ウシーケンス図
• エユースケース図

正解と解説

正解：ウ シーケンス図

シーケンス図は、オブジェクトを横に並べて生存線を縦に伸ばし、上から下への時間軸に沿ってメッセージのやり取りを描く相互作用図である。呼出しの順序や同期・非同期の別、活性区間が視覚的に分かるため、処理の流れを時系列で追う用途に適している。同じ相互作用を構造（リンク関係）中心に描いたものがコミュニケーション図である。

選択肢ごとの解説

• アアクティビティ図は処理や業務の流れ、分岐や並行を表す図で、オブジェクト間のメッセージの時系列が主題ではない。
• イコミュニケーション図は同じ相互作用をオブジェクトのつながり中心に描き、順序は番号で表すため時間の経過は読み取りにくい。
• ウ正しい。時間軸を縦に取り、メッセージの送受信の順序を明示する図である。
• エユースケース図はシステムの機能とアクタの関係を示すもので、内部の相互作用は表さない。
