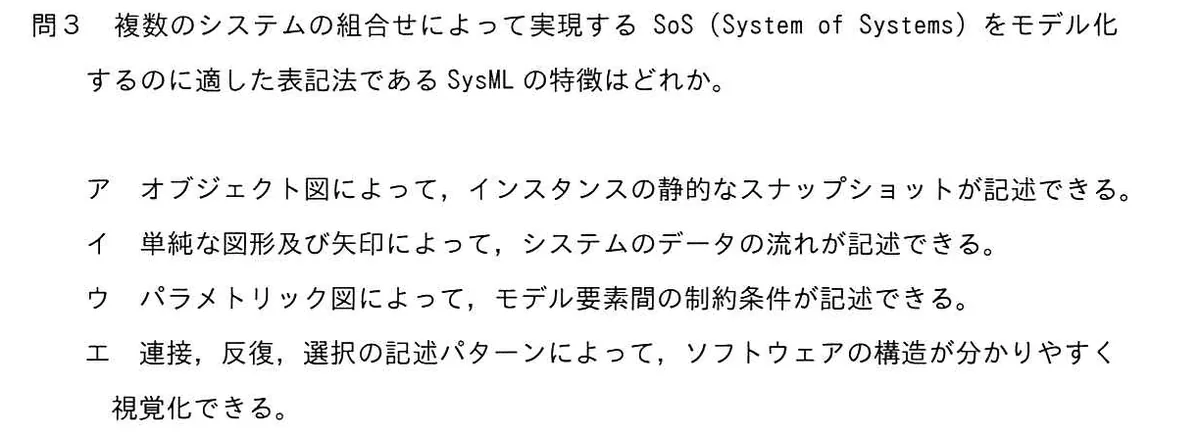

複数のシステムの組合せによって実現するSoS（System of Systems）をモデル化するのに適した表記法であるSysMLの特徴はどれか。
選択肢
- アオブジェクト図によって、インスタンスの静的なスナップショットが記述できる。
- イ単純な図形及び矢印によって、システムのデータの流れが記述できる。
- ウパラメトリック図によって、モデル要素間の制約条件が記述できる。
- エ連接、反復、選択の記述パターンによって、ソフトウェアの構造が分かりやすく視覚化できる。
正解と解説
正解：ウ パラメトリック図によって、モデル要素間の制約条件が記述できる。
SysMLはUMLを土台にシステムズエンジニアリング向けに拡張した表記法で、要求図やパラメトリック図など独自の図を備える。パラメトリック図は、性能や物理量などのプロパティ同士が満たすべき数式や制約を制約ブロックとして結びつけて表現でき、複数システムを組み合わせたSoSの成立条件の分析に役立つ。
選択肢ごとの解説
- アオブジェクト図はUMLの図であり、SysML固有の特徴を示すものではない。
- イ単純な図形と矢印でデータの流れを表すのはDFDの説明である。
- ウ正しい。モデル要素間の制約条件を表すパラメトリック図はSysMLの特徴である。
- エ連接・反復・選択で構造を視覚化するのは構造化プログラミング向けの図法（PADなど）の説明である。
