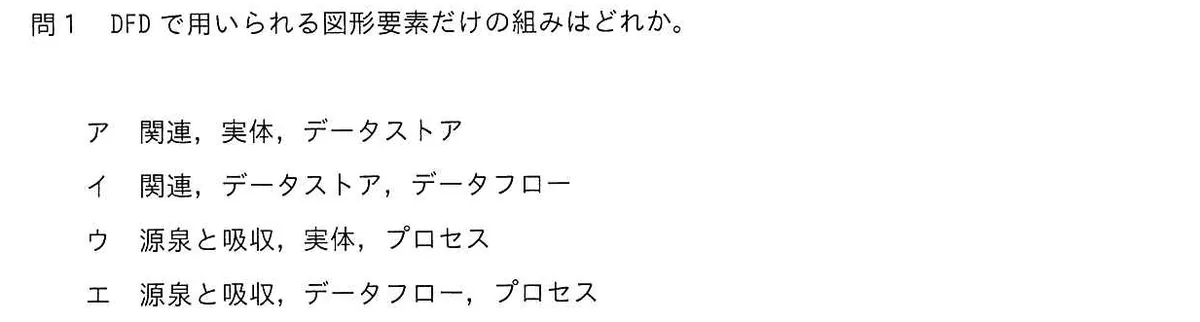

DFDで用いられる図形要素だけの組みはどれか。
選択肢
- ア関連，実体，データストア
- イ関連，データストア，データフロー
- ウ源泉と吸収，実体，プロセス
- エ源泉と吸収，データフロー，プロセス
正解と解説
正解：エ 源泉と吸収，データフロー，プロセス
DFDはデータの流れに着目してシステムを表す図で、データを加工するプロセス、データの流れを示すデータフロー、データの蓄積を示すデータストア、システム外部のデータの発生元・行き先を示す源泉と吸収の四つの要素で構成される。実体（エンティティ）や関連（リレーションシップ）はE-R図の構成要素であり、DFDでは用いない。
選択肢ごとの解説
- ア関連と実体はE-R図の要素であり、DFDの図形要素ではない。
- イデータストアとデータフローはDFDの要素だが、関連がE-R図の要素なので組みとして成立しない。
- ウ源泉と吸収、プロセスはDFDの要素だが、実体がE-R図の要素なので誤りである。
- エ正しい。源泉と吸収、データフロー、プロセスはいずれもDFDの図形要素である。
