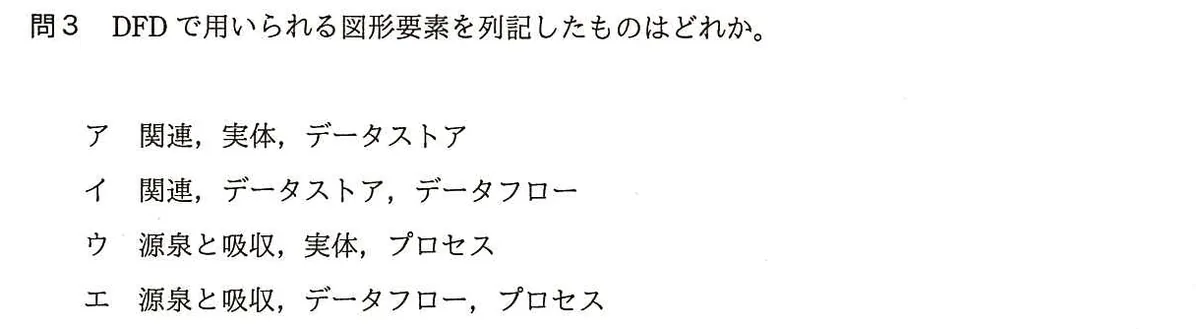

DFDで用いられる図形要素を列記したものはどれか。
選択肢
- ア関連、実体、データストア
- イ関連、データストア、データフロー
- ウ源泉と吸収、実体、プロセス
- エ源泉と吸収、データフロー、プロセス
正解と解説
正解：エ 源泉と吸収、データフロー、プロセス
DFDはデータの流れに着目して業務やシステムを表す図で、外部の相手を表す源泉と吸収、データの流れを表すデータフロー、処理を表すプロセス、データの蓄積を表すデータストアの四つの図形要素で構成される。実体や関連はE-R図で用いる要素であり、DFDには現れない。
選択肢ごとの解説
- ア関連と実体はE-R図の要素であり、DFDの構成要素ではない。
- イ関連がE-R図の要素であるため、DFDの列記としては誤り。
- ウ実体がE-R図の要素であり、DFDの構成要素に含まれない。
- エ正しい。源泉と吸収、データフロー、プロセス（ほかにデータストア）がDFDの要素。
