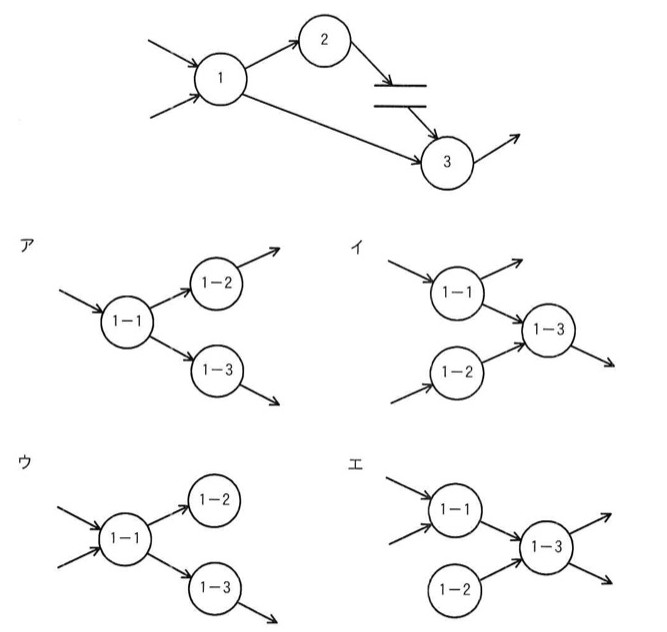

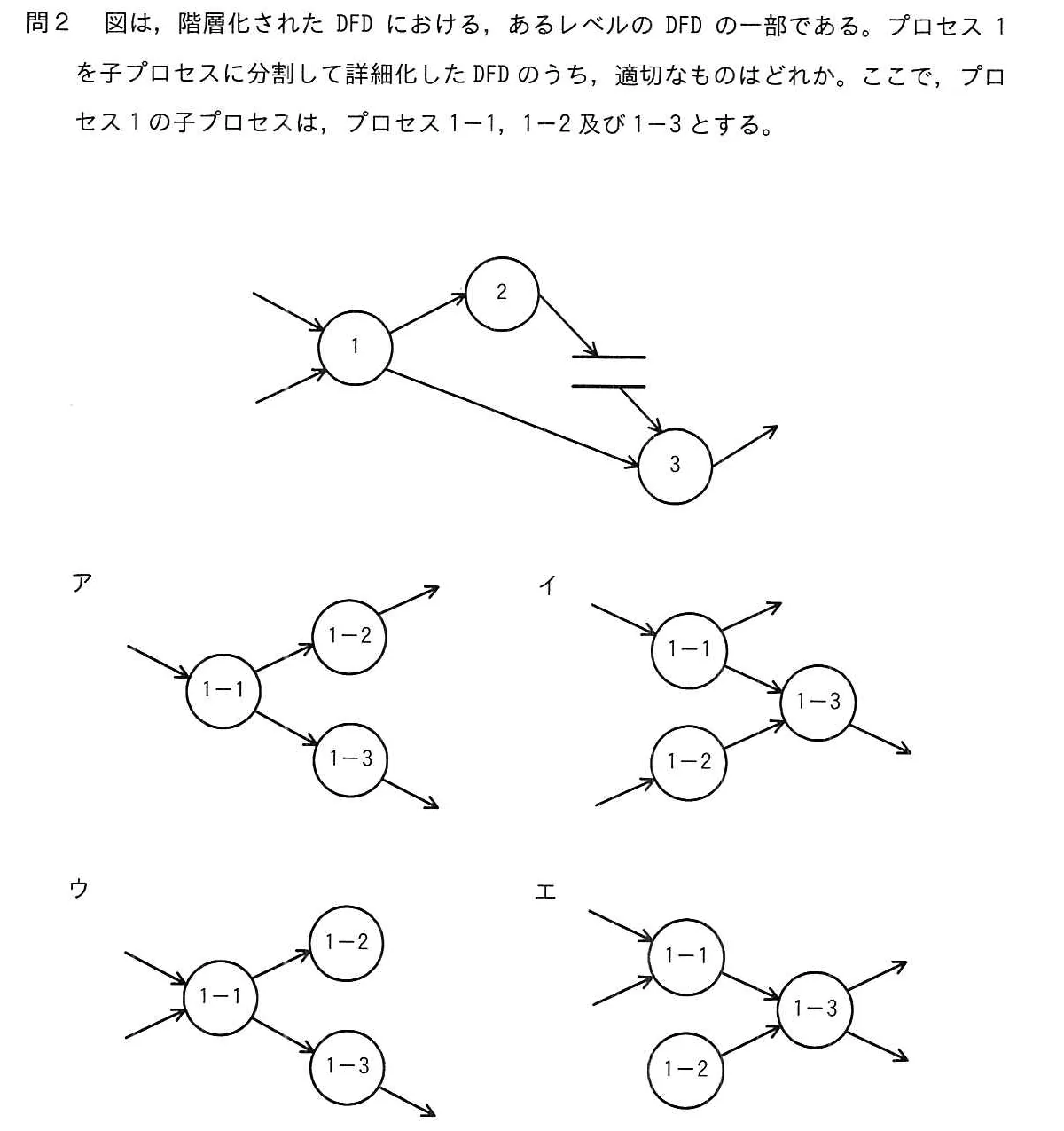

図は、階層化されたDFDにおける、あるレベルのDFDの一部である。プロセス1を子プロセスに分割して詳細化したDFDのうち、適切なものはどれか。ここで、プロセス1の子プロセスは、プロセス1-1、1-2及び1-3とする。

選択肢

• アプロセス1-1に外部からの入力矢印が1本入り、1-1から1-2と1-3へそれぞれ矢印が伸びる。1-2と1-3から外部への出力矢印がそれぞれ1本出る。
• イプロセス1-1に外部からの入力矢印が1本、プロセス1-2に外部からの入力矢印が1本入る。1-1から外部への出力矢印が1本と1-3への矢印が伸び、1-2から1-3へ矢印が伸び、1-3から外部への出力矢印が1本出る。
• ウプロセス1-1に外部からの入力矢印が2本入り、1-1から1-2と1-3へそれぞれ矢印が伸びる。1-2からの出力矢印は無く、1-3から外部への出力矢印が1本出る。
• エプロセス1-1に外部からの入力矢印が2本入り、プロセス1-2には入力矢印が無い。1-1と1-2からそれぞれ1-3へ矢印が伸び、1-3から外部への出力矢印が2本出る。

正解と解説

正解：イ プロセス1-1に外部からの入力矢印が1本、プロセス1-2に外部からの入力矢印が1本入る。1-1から外部への出力矢印が1本と1-3への矢印が伸び、1-2から1-3へ矢印が伸び、1-3から外部への出力矢印が1本出る。

DFDを階層化するときは、親プロセスに出入りしていたデータフローが、詳細化した子のDFDでもそのまま過不足なく出入りしていなければならない（バランスの原則）。加えて、入力だけで出力がないプロセスや、入力なしに出力を生むプロセスを作ってはいけない。親のプロセス1には入力が2本、出力が2本（プロセス2へ・プロセス3へ）ある。二つの入力がそれぞれ別の子プロセスに入り、出力も2本（1-1から1本、1-3から1本）出る形だけが、これらの条件を満たしている。

選択肢ごとの解説

• ア外部からの入力が1本しかなく、親プロセスの入力2本と対応が取れていない。
• イ正しい。親の入出力と本数が対応し、出力のない子プロセスも存在しない。
• ウ入力本数は合うが、出力をもたない子プロセスが残っており、データの行き止まりが生じている。
• エ入力と出力の本数は親と合うが、入力のないプロセス1-2が出力を生んでおり、DFDの規則に反している。

この問題に出た用語

• DFD（データフロー図）
