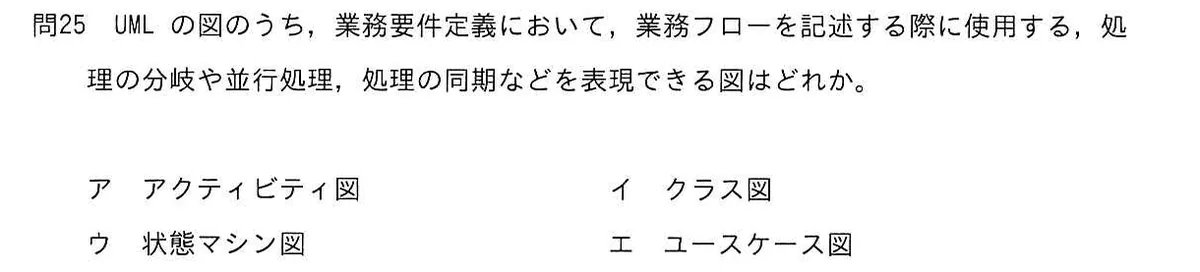

UMLの図のうち、業務要件定義において、業務フローを記述する際に使用する、処理の分岐や並行処理、処理の同期などを表現できる図はどれか。
選択肢
- アアクティビティ図
- イクラス図
- ウ状態マシン図
- エユースケース図
正解と解説
正解：ア アクティビティ図
アクティビティ図は、業務や処理の流れを開始から終了まで順に表し、条件による分岐（デシジョンノード）や並行処理の開始・合流（フォークとジョイン）を表現できるUMLの図である。業務フローの記述に適している。
選択肢ごとの解説
- ア正解。分岐や並行処理、同期を表現でき、業務フローの記述に用いられる。
- イクラス図は静的な構造とクラス間の関係を表す図である。
- ウ状態マシン図は一つのオブジェクトの状態遷移を表す図である。
- エユースケース図は利用者とシステムが提供する機能の関係を表す図である。
この問題は2回出題されています
- 2022年度 春期 問25この問題の代表ページ
- 2024年度 秋期 問25（このページ）
