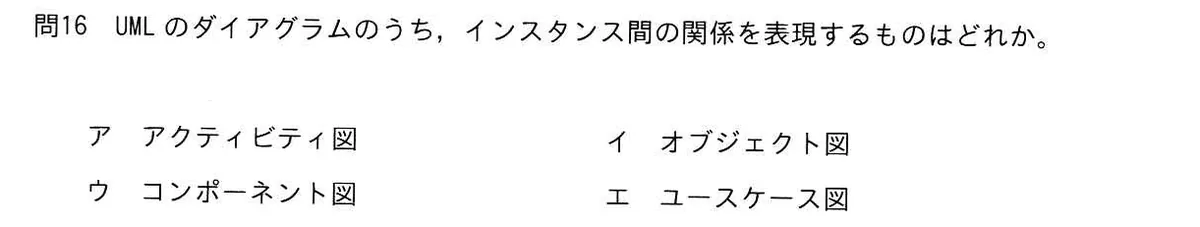

UMLのダイアグラムのうち、インスタンス間の関係を表現するものはどれか。
選択肢
- アアクティビティ図
- イオブジェクト図
- ウコンポーネント図
- エユースケース図
正解と解説
正解：イ オブジェクト図
オブジェクト図は、ある時点におけるインスタンス（オブジェクト）とその属性値、インスタンス間のリンクを表す構造図である。クラス図がクラス（型）どうしの関係を示すのに対し、オブジェクト図は具体的な実体どうしの関係のスナップショットを示す。
選択肢ごとの解説
- ア処理や制御の流れを表す振る舞い図で、インスタンス間の関係を表すものではない。
- イ正解。ある時点のインスタンスとその間のリンクを表すダイアグラムである。
- ウシステムを構成する部品（コンポーネント）とその依存関係を表す構造図である。
- エアクターとシステムが提供する機能の関係を表す図で、利用者視点の要求を整理する。
