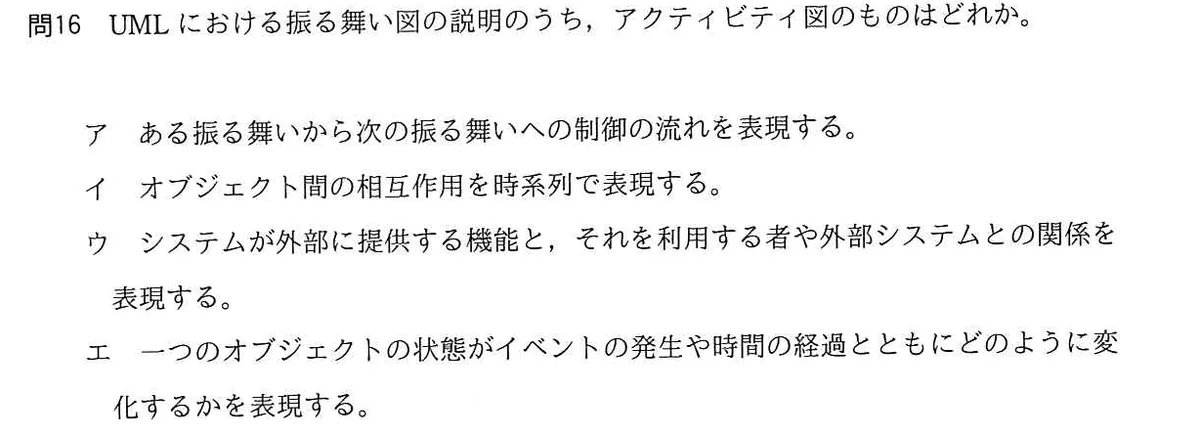

UMLにおける振る舞い図の説明のうち、アクティビティ図のものはどれか。
選択肢
- アある振る舞いから次の振る舞いへの制御の流れを表現する。
- イオブジェクト間の相互作用を時系列で表現する。
- ウシステムが外部に提供する機能と、それを利用する者や外部システムとの関係を表現する。
- エ一つのオブジェクトの状態がイベントの発生や時間の経過とともにどのように変化するかを表現する。
正解と解説
正解：ア ある振る舞いから次の振る舞いへの制御の流れを表現する。
アクティビティ図は、一連の処理や業務の流れを、ある振る舞いから次の振る舞いへの制御の移り変わりとして表す図である。分岐・合流や並行処理、スイムレーンによる担当の区分も表現でき、業務フロー図に近い使われ方をする。
選択肢ごとの解説
- ア正解。振る舞いから振る舞いへの制御の流れを表すのがアクティビティ図。
- イオブジェクト間のメッセージのやり取りを時間順に並べるのはシーケンス図。
- ウ外部提供機能とアクタの関係を表すのはユースケース図。
- エ1つのオブジェクトの状態遷移を表すのはステートマシン図。
