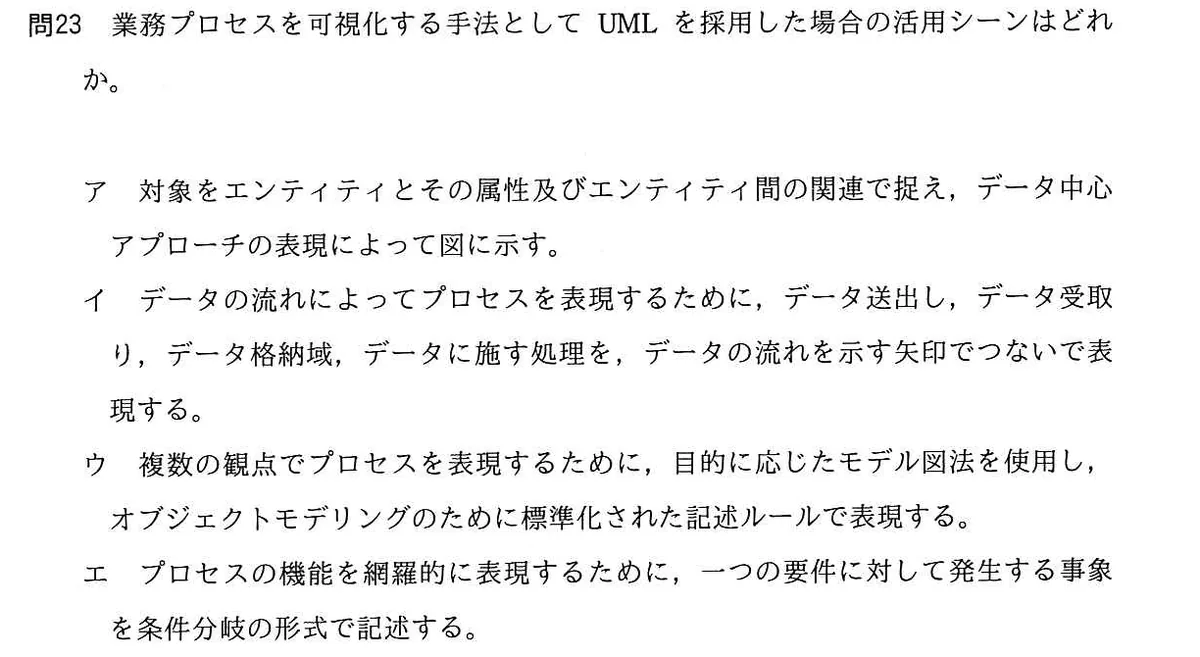

業務プロセスを可視化する手法としてUMLを採用した場合の活用シーンはどれか。
選択肢
- ア対象をエンティティとその属性及びエンティティ間の関連で捉え、データ中心アプローチの表現によって図に示す。
- イデータの流れによってプロセスを表現するために、データ送出し、データ受取り、データ格納域、データに施す処理を、データの流れを示す矢印でつないで表現する。
- ウ複数の観点でプロセスを表現するために、目的に応じたモデル図法を使用し、オブジェクトモデリングのために標準化された記述ルールで表現する。
- エプロセスの機能を網羅的に表現するために、一つの要件に対して発生する事象を条件分岐の形式で記述する。
正解と解説
正解：ウ 複数の観点でプロセスを表現するために、目的に応じたモデル図法を使用し、オブジェクトモデリングのために標準化された記述ルールで表現する。
UML（統一モデリング言語）は、オブジェクト指向に基づく標準的な記述ルールをもつモデリング言語で、クラス図・ユースケース図・アクティビティ図・シーケンス図など複数の図を用いて、構造と振る舞いという異なる観点から対象を表現できる。業務プロセスの可視化では、目的に応じた図を使い分ける点が特徴となる。
選択肢ごとの解説
- アこれはE-R図によるデータ中心アプローチの説明である。
- イこれはDFD（データフロー図）の説明である。
- ウ正しい。複数の観点の図を標準化された記述ルールで使い分けるのがUMLの特徴である。
- エこれは決定表（デシジョンテーブル）など、条件分岐で網羅的に記述する手法の説明である。
