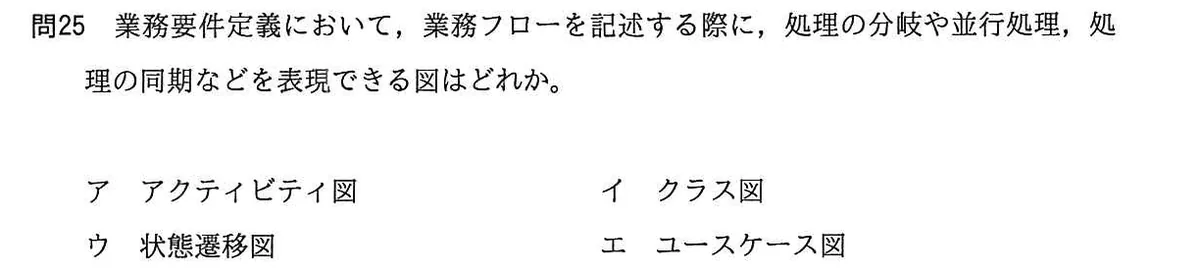

業務要件定義において，業務フローを記述する際に，処理の分岐や並行処理，処理の同期などを表現できる図はどれか。
選択肢
- アアクティビティ図
- イクラス図
- ウ状態遷移図
- エユースケース図
正解と解説
正解：ア アクティビティ図
アクティビティ図は業務やシステムの処理の流れを表すUMLの図で、条件による分岐（デシジョン）と合流、並行処理の開始と終了を表すフォークとジョインを記述できる。そのため業務フローの記述に適している。クラス図は静的構造、状態遷移図は状態の変化、ユースケース図は機能と利用者の関係を表す。
選択肢ごとの解説
- ア正解。分岐・合流とフォーク／ジョインで並行処理と同期を表現できる。
- イクラス図はクラスと関連という静的な構造を表す。
- ウ状態遷移図はイベントによる状態の移り変わりを表す。
- エユースケース図は機能とアクタの関係を表し、処理の流れは書けない。
