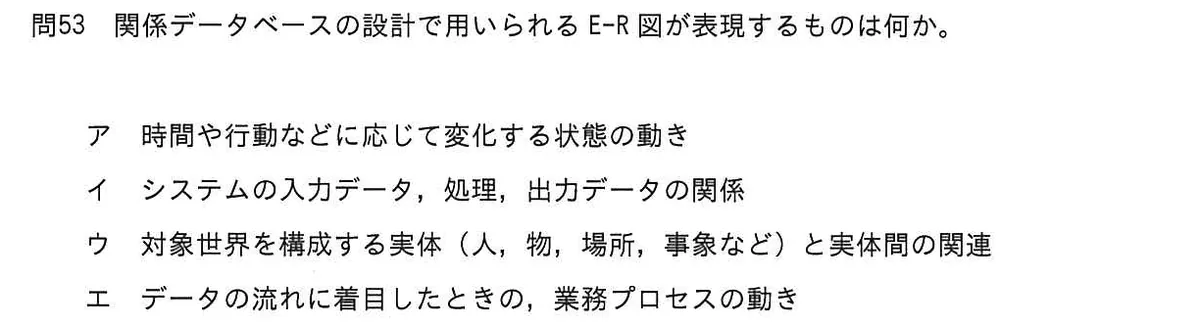

関係データベースの設計で用いられるE-R図が表現するものは何か。
選択肢
- ア時間や行動などに応じて変化する状態の動き
- イシステムの入力データ、処理、出力データの関係
- ウ対象世界を構成する実体（人、物、場所、事象など）と実体間の関連
- エデータの流れに着目したときの、業務プロセスの動き
正解と解説
正解：ウ 対象世界を構成する実体（人、物、場所、事象など）と実体間の関連
E-R図は、対象業務に登場する実体（エンティティ）と、実体同士の関連（リレーションシップ）を図示するもので、関係データベースの論理設計で用いられる。1対1・1対多・多対多といった対応関係を表現でき、表の構成を導く土台になる。
選択肢ごとの解説
