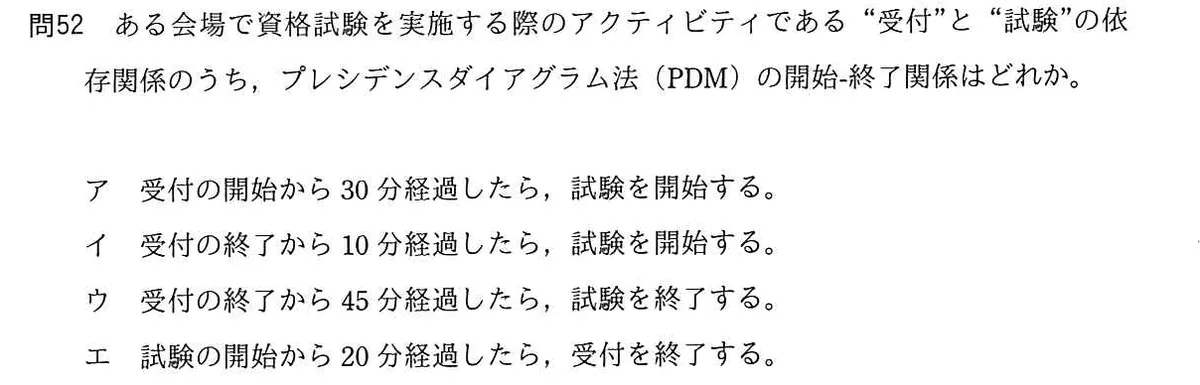

ある会場で資格試験を実施する際のアクティビティである"受付"と"試験"の依存関係のうち、プレシデンスダイアグラム法（PDM）の開始-終了関係はどれか。

選択肢

• ア受付の開始から30分経過したら、試験を開始する。
• イ受付の終了から10分経過したら、試験を開始する。
• ウ受付の終了から45分経過したら、試験を終了する。
• エ試験の開始から20分経過したら、受付を終了する。

正解と解説

正解：エ 試験の開始から20分経過したら、受付を終了する。

PDMの開始-終了関係（SF）は、先行アクティビティが開始することで後続アクティビティを終了できるようになる依存関係である。設問では試験の開始が受付の終了を規定しているので、先行が試験、後続が受付となるSFに当たる。開始が開始を規定するのはSS、終了が開始を規定するのはFS、終了が終了を規定するのはFFである。

選択肢ごとの解説

• ア開始が開始を規定しており、開始-開始関係（SS）に当たる。
• イ終了が開始を規定しており、終了-開始関係（FS）に当たる。
• ウ終了が終了を規定しており、終了-終了関係（FF）に当たる。
• エ正解。試験の開始が受付の終了を規定する開始-終了関係（SF）。

この問題に出た用語

• プレシデンスダイアグラム法（PDM）
• 依存関係（FS・SS・FF・SF）
