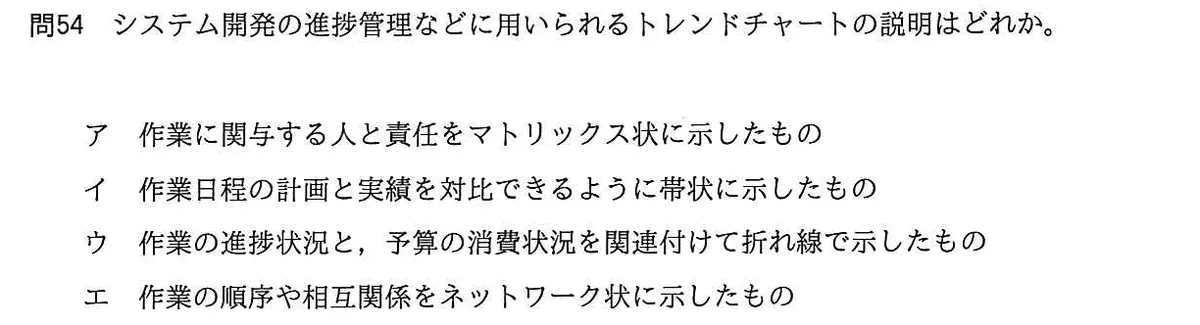

システム開発の進捗管理などに用いられるトレンドチャートの説明はどれか。
選択肢
- ア作業に関与する人と責任をマトリックス状に示したもの
- イ作業日程の計画と実績を対比できるように帯状に示したもの
- ウ作業の進捗状況と，予算の消費状況を関連付けて折れ線で示したもの
- エ作業の順序や相互関係をネットワーク状に示したもの
正解と解説
正解：ウ 作業の進捗状況と，予算の消費状況を関連付けて折れ線で示したもの
トレンドチャートは、進捗率と予算（コスト）の消費率を時間軸上に折れ線で重ね、両者の関係から進み具合を判断する図です。予算の消費が進捗を上回っていればコスト超過の兆しと読めます。作業日程の帯グラフはガントチャート、作業の順序関係を網状に示すのはアローダイアグラムです。
選択肢ごとの解説
- ア人と責任をマトリックスで示すのは責任分担マトリックス（RAM）。
- イ計画と実績を帯状に示すのはガントチャート。
- ウ正解。進捗状況と予算消費を関連付けて折れ線で示す。
- エ作業の順序・相互関係を網状に示すのはアローダイアグラム。
