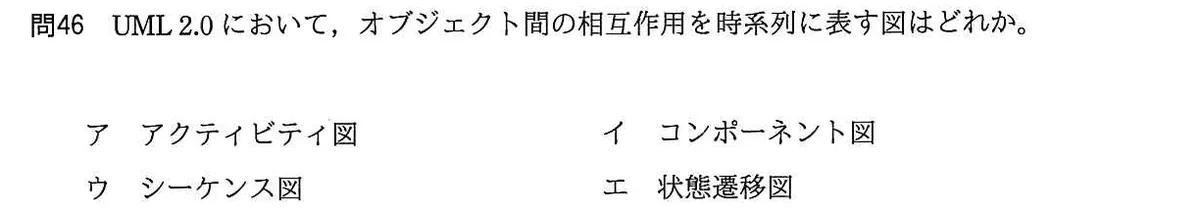

UML 2.0において、オブジェクト間の相互作用を時系列に表す図はどれか。
選択肢
- アアクティビティ図
- イコンポーネント図
- ウシーケンス図
- エ状態遷移図
正解と解説
正解：ウ シーケンス図
シーケンス図は、複数のオブジェクトを横に並べ、下方向に時間軸を取って、やり取りされるメッセージを順序どおりに矢印で描く図である。処理の時間的な流れとオブジェクト間の相互作用を同時に表現できる。同じ相互作用を構造中心に描くコミュニケーション図と対になる。
選択肢ごとの解説
- ア処理や制御の流れを表す図で、時系列の相互作用が主眼ではない。
- イシステムを構成する部品とその依存関係を表す構造の図。
- ウオブジェクト間のメッセージを時間順に並べて表す図であり、これが正解。
- エ一つのオブジェクトの状態変化と遷移条件を表す図。
