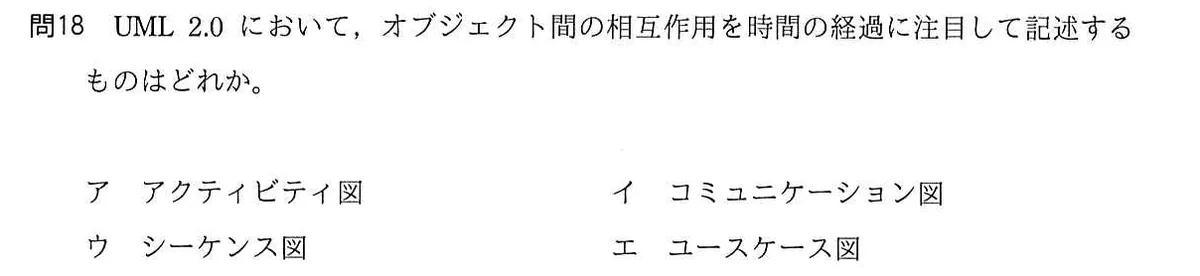

UML 2.0において、オブジェクト間の相互作用を時間の経過に注目して記述するものはどれか。

選択肢

• アアクティビティ図
• イコミュニケーション図
• ウシーケンス図
• エユースケース図

正解と解説

正解：ウ シーケンス図

シーケンス図は、オブジェクトを横に並べて縦軸を時間の流れとし、オブジェクト間でやり取りされるメッセージを時系列に沿って矢印で表す相互作用図である。処理の順序や生存期間が視覚的に分かるため、シナリオの検証に用いられる。同じ相互作用でも、時間ではなくオブジェクト間の接続関係に着目して描くのがコミュニケーション図である。

選択肢ごとの解説

• アアクティビティ図は処理の流れや並行性を表す図で、オブジェクト間の相互作用が主題ではない。
• イコミュニケーション図も相互作用を表すが、時間の経過より構造上の関係に注目する。
• ウ正解。時間軸に沿ってオブジェクト間のメッセージを表す。
• エユースケース図はシステムの機能と利用者の関係を表す図。

この問題に出た用語

• シーケンス図
• UML
• ユースケース図
• アクティビティ図
• コミュニケーション図
